Descripción

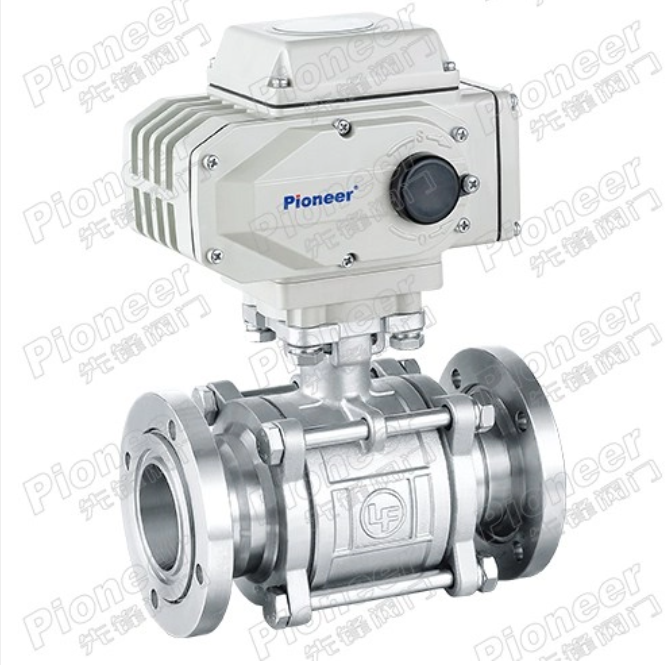

La válvula de bola eléctrica de alto vacío (serie GUD) es una válvula especializada diseñada para controlar el flujo de vacío en tuberías de alto vacío. Esta válvula de bola de vacío semiconductora funciona mediante un actuador eléctrico para abrir o cerrar la bola, lo que proporciona un control de encendido y apagado rápido y confiable. Su alta conductancia de flujo y múltiples opciones de conexión lo convierten en un componente esencial en sistemas que requieren una gestión precisa del vacío.
Ámbito de aplicación | 16 × 10 5~ 6,7 × 10 -4Pa (rosca 'G') 6×10 5~6.7×10 -4Pa (brida suelta) 40×10 5~6,7×10 -4Pa (soldadura) 105~6.7×10 -4Pa('KF' Brida de liberación rápida) |
Tasa de fuga de válvula | ≤6,7×10 -5Pa.L/S. |
Temperatura media | -25~+150ºC (PTFE) -30~+260ºC (PLP) |
Estado de instalación | Cualquier |
tiempo de funcionamiento | 4s, 10s, 20s, 30s |
Fuente de alimentación | Generalmente: CA 220 V/50 HZ. Opcional: AC110V, DC24V |
Cuerpo, capó, vástago, bola | Acero inoxidable |
Sello | Viton (opcional)、PTFE、PPL |
La válvula de bola de vacío serie GUD consta de un cuerpo de acero inoxidable, una bola mecanizada con precisión, un vástago y un actuador eléctrico. Cuando el actuador recibe una señal eléctrica, gira el vástago 90 grados, lo que a su vez hace girar la bola para abrir o cerrar la válvula. En la posición abierta, el orificio de la bola se alinea con la tubería, lo que permite un flujo de vacío sin obstrucciones. En la posición cerrada, la bola forma un sello hermético contra los asientos de la válvula, evitando cualquier fuga.
Esta válvula de tubería de alto vacío está diseñada para funcionar tanto en entornos de vacío como de presión, lo que la hace muy versátil. Su diseño compacto y sus propiedades de baja desgasificación lo hacen ideal para su uso en salas blancas y aplicaciones de alta pureza.
Tasa de fuga ultrabaja: logra una tasa de fuga de ≤6,7×10^-5 Pa.L/S, lo que garantiza un rendimiento de vacío confiable en aplicaciones críticas.
Tiempo de respuesta rápido: Disponible en tiempos de operación de 4 s a 30 s, lo que permite una respuesta rápida del sistema y control de procesos.
Múltiples opciones de conexión: admite conexiones de válvula de vacío con rosca "G", brida suelta, soldadura y brida KF, lo que brinda compatibilidad con varios sistemas de tuberías.
Construcción totalmente de acero inoxidable: el cuerpo, el capó, el vástago y la bola están hechos de acero inoxidable, lo que garantiza resistencia a la corrosión y una larga vida útil en entornos hostiles.
Opciones de fuente de alimentación versátiles: Compatible con fuentes de alimentación AC220V/50HZ, AC110V y DC24V, lo que lo hace adecuado para instalaciones globales.
Instalación en cualquier orientación: Puede instalarse en cualquier posición sin afectar el rendimiento, lo que brinda flexibilidad en el diseño del sistema.
La válvula de control de flujo de vacío se usa ampliamente en industrias que requieren procesamiento de alto vacío, que incluyen:
Fabricación de semiconductores
Nuevas energías y producción de baterías.
Farmacéutica y biotecnología
Procesamiento de alimentos y bebidas.
Producción de lácteos y vino.
Fabricación de cosméticos
Procesamiento químico
Recubrimiento al vacío y deposición.
Laboratorios de investigación y desarrollo.
Pioneer Valve se especializa en la fabricación de válvulas de vacío de alto rendimiento para aplicaciones industriales y científicas. Nuestras válvulas de bola eléctricas de alto vacío se prueban rigurosamente para garantizar que cumplan con los estándares de calidad más estrictos en cuanto a rendimiento y confiabilidad del vacío. Utilizamos técnicas de fabricación avanzadas y materiales de alta calidad para producir válvulas que brinden un rendimiento constante en entornos exigentes. Nuestro experimentado equipo de ingeniería puede proporcionar soluciones personalizadas para cumplir con los requisitos específicos de su sistema de vacío, y nuestra red de servicio global garantiza un soporte rápido dondequiera que se encuentre.
Las conexiones de rosca "G" son adecuadas para aplicaciones de baja presión, las conexiones de brida suelta ofrecen una fácil instalación, las conexiones soldadas proporcionan la clasificación de presión más alta y las bridas de liberación rápida KF son ideales para un montaje y desmontaje rápidos en sistemas de vacío.
Sí, la construcción totalmente de acero inoxidable proporciona una excelente resistencia a la corrosión. Para medios altamente corrosivos recomendamos utilizar juntas de Viton.
La presión máxima de funcionamiento depende del tipo de conexión. Las conexiones soldadas pueden soportar presiones de hasta 40×10^5 Pa, mientras que las bridas de liberación rápida KF son adecuadas para presiones de hasta 10^5 Pa.
