El diseño de sistemas de control de fluidos conlleva riesgos increíblemente altos en las aplicaciones industriales modernas. Seleccionar la configuración de válvula incorrecta puede resultar fácilmente en una contaminación cruzada severa entre las líneas de medios. Además, una elección incorrecta a menudo conduce a un peligroso estancamiento de las bombas o fallas catastróficas de presión del sistema. Los compradores frecuentemente tienen dificultades para asignar sus requisitos de flujo específicos a la geometría correcta del puerto interno. Debe determinar si su proceso requiere mezclar, desviar o aislar fluidos. Este requisito básico dicta directamente el tipo de válvula específica que debe adquirir para sus instalaciones.
Esta guía establece un marco técnico sólido para evaluar las configuraciones de L-Port y T-Port. Abordamos sus límites operativos y la coincidencia exacta de aplicaciones. También detallamos consideraciones críticas de adquisición para sistemas de ingeniería. Al comprender estas diferencias mecánicas, podrá diseñar redes de tuberías más seguras. También evitará costosos tiempos de inactividad operativos causados por componentes de control de flujo no coincidentes.
Puerto L (desvío): Diseñado principalmente para dirigir el flujo desde una entrada común a una de dos salidas separadas. No se pueden mezclar líquidos.
Puerto T (mezcla/dirección): Altamente versátil; capaz de mezclar dos flujos de medios en uno, dividir un flujo en dos o funcionar como una válvula directa.
Identificación visual: la orientación del mango y el mecanizado del vástago son los indicadores visuales más confiables de la geometría del puerto interno.
Realidad de las especificaciones: Las opciones disponibles en el mercado a menudo carecen de las tolerancias precisas necesarias para aplicaciones industriales complejas, lo que hace que las asociaciones de válvulas de bola personalizadas o OEM sean necesarias para sistemas críticos.

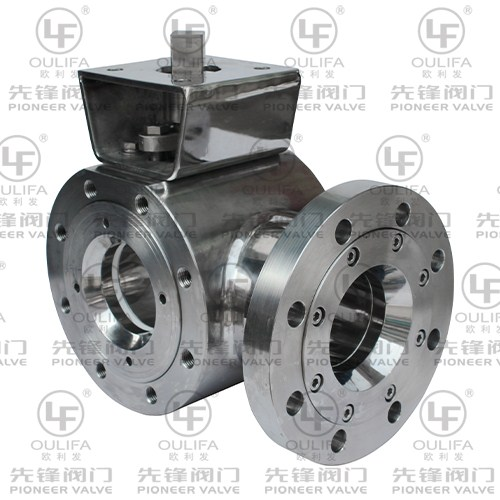

Debe comprender la arquitectura fundamental antes de especificar una válvula multipuerto. Una estándar válvula de bola de 3 vías presenta tres conexiones de tubería distintas. Alberga una única bola giratoria dentro de un cuerpo metálico duradero. Un vástago mecanizado conecta esta bola interna a un actuador externo o manija manual. La propia bola contiene un canal hueco especializado. Este orificio interno dicta exactamente cómo se mueve el fluido a través del cuerpo de la válvula.
La regla "90 grados frente a 180 grados" rige el funcionamiento de la válvula multipuerto. La rotación de actuación dicta directamente los cambios de flujo en ambas configuraciones. Al girar la manija 90 grados, se cambia completamente la alineación del orificio interno. Ciertas rutas de flujo complejas requieren una rotación completa de 180 grados. Debe alinear las capacidades de su actuador con estos requisitos de rotación. No igualar los ángulos de rotación provoca una restricción severa del flujo.
[Marcador de posición del diagrama visual: inserte aquí vistas 2D de arriba hacia abajo de las rutas de flujo del puerto L y del puerto T.]
Consulte los diagramas visuales anteriores. Ilustran las diferencias espaciales dentro del cuerpo de válvula. El puerto L crea un camino estricto en ángulo recto. El puerto T crea una línea recta con una intersección perpendicular. Estas variaciones geométricas parecen pequeñas pero alteran drásticamente la dinámica de fluidos.
Cuerpo de válvula: El recipiente a presión principal que contiene los componentes internos.
Bola giratoria: la esfera mecanizada con precisión que controla la dirección del fluido.
Anillos de asiento: Sellos de polímero o metal que proporcionan un cierre hermético contra la bola.
Vástago: El eje mecánico que transfiere el torque desde el mango a la bola.
Interfaz del actuador: La plataforma de montaje para palancas manuales u operadores automatizados.
Los ingenieros reconocen ampliamente el puerto L como la válvula desviadora estándar. La bola interna presenta un orificio en forma de "L" de 90 grados. Conecta activamente el puerto central con el puerto izquierdo o derecho. Mientras tanto, el lado sólido de la bola bloquea completamente el tercer puerto. Este diseño nunca permite que el fluido fluya directamente a través del cuerpo de la válvula. Impone estrictamente un cambio de dirección.
Desvío: Enrutar una única fuente de fluido a tanques o tuberías alternados aguas abajo.
Seleccionar: Extraer fluido de una de dos fuentes alternativas a una única línea común.
Operar una válvula de puerto L implica riesgos transitorios específicos. Cuando gira la manija, la válvula experimenta una fase momentánea de "cierre". El lado sólido de la pelota bloquea brevemente los tres puertos durante la transición. Esta fase de mitad de giro detiene el flujo de fluido por completo durante una fracción de segundo.
Debe advertir a su equipo de ingeniería sobre el estancamiento de la bomba. Un escenario de punto muerto ocurre cuando una bomba empuja fluido contra una válvula completamente cerrada. La fase de cierre momentáneo crea un pico repentino de presión. Este pico puede dañar fácilmente los sellos sensibles de la bomba. También puede romper las uniones débiles de las tuberías. Debe tener en cuenta estos picos de presión transitorios durante el giro de 90 grados.
Instale siempre mecanismos de alivio de presión cerca de bombas de desplazamiento positivo. Estas válvulas de alivio absorben los picos transitorios de forma segura. Además, utilice velocidades de actuación más lentas para líneas de gran diámetro. Los giros más lentos mitigan significativamente los efectos del golpe de ariete.
Los puertos L destacan en diseños industriales específicos. Los circuitos de derivación dependen en gran medida de ellos para redirigir el flujo alrededor del equipo. Los sistemas de filtro dual los utilizan para cambiar entre carcasas de filtro activo y en espera. Las configuraciones de bombas redundantes también utilizan puertos L para alternar fuentes de fluido sin detener las operaciones.
La configuración del puerto T ofrece una flexibilidad operativa incomparable. La bola interna presenta un orificio en forma de "T". Permite fácilmente que el fluido fluya directamente a través del cuerpo de la válvula. También puede girar el fluido 90 grados como un puerto L. Además, puede conectar los tres puertos simultáneamente. Esta geometría única admite redes de enrutamiento de fluidos altamente complejas.
Mezcla: Combinar dos flujos de medios diferentes en una sola línea de salida.
División: División de un flujo entrante en dos líneas salientes simultáneas.
Directo/Bypass: Actua de manera similar a una válvula de 2 vías mientras mantiene un tercer puerto disponible para enrutamiento futuro.
Los puertos T introducen una complejidad significativa en cuanto a los coeficientes de control de flujo (Cv). La distribución desigual del flujo afecta con frecuencia a las instalaciones de puerto T. Al dividir los flujos, el fluido sigue naturalmente el camino de menor resistencia. Experimentará volúmenes de producción desiguales a menos que las presiones del sistema aguas abajo estén perfectamente equilibradas.
Además, los ingenieros generalmente no recomiendan los puertos T para aplicaciones de cierre estricto. Los patrones de desgaste de los sellos difieren enormemente de los diseños de puerto L. El flujo multidireccional constante degrada los asientos internos de manera desigual. Este desgaste desigual a menudo provoca microfugas durante el uso prolongado. Utilice puertos L si su objetivo principal sigue siendo el aislamiento completo.
Muchos operadores asumen erróneamente que un puerto en T actúa como una válvula de control proporcional. No es así. Los puertos T estándar solo ofrecen control direccional de encendido/apagado. Intentar estrangular los flujos dejando la bola parcialmente abierta destruye rápidamente los asientos blandos. Utilice siempre válvulas de globo dedicadas para una regulación proporcional precisa.
Las plantas de procesamiento de productos químicos utilizan ampliamente los puertos en T para mezclar líneas de productos químicos. Los sistemas HVAC dependen de ellos para calentar y enfriar la mezcla de fluidos. Las redes de flujo multidireccional utilizan puertos en T para minimizar el espacio total de la tubería. Eliminan la necesidad de múltiples válvulas estándar de 2 vías.
Seleccionar la válvula óptima exige un enfoque estructurado. Los ingenieros y los equipos de adquisiciones deben evaluar varias dimensiones críticas. El siguiente marco comparativo aclara las diferencias operativas. Utilice esta matriz para guiar su proceso de especificación final.
Criterios de evaluación | Puerto L (desvío) | Puerto T (mezcla/división) |
|---|---|---|
Coeficiente de flujo (Cv) | Caída de presión constante debido al giro uniforme de 90 grados. | Caída de presión variable dependiendo de la ruta directa versus la ruta de mezcla. |
Fuga/superposición transitoria | Transición de centro cerrado. Apagado total momentáneo a mitad de giro. | Transición de centro abierto. Los puertos se superponen, lo que provoca un flujo cruzado momentáneo. |
Compatibilidad de actuación | Los actuadores estándar de 90 grados son suficientes para todas las operaciones. | A menudo requiere actuadores de 180 grados o especializados de 3 posiciones. |
Función primaria | Aislamiento, desvío y selección de fuente alternativa. | Mezcla, división de flujo y derivación en línea recta. |
Debes contrastar las caídas de presión con cuidado. Los puertos en T suelen exhibir diferentes perfiles de resistencia al flujo. Un camino recto crea una resistencia mínima. Sin embargo, dividir el flujo introduce turbulencias sustanciales. Los puertos L ofrecen previsibilidad. Cada ruta de flujo implica un giro de 90 grados, lo que garantiza un perfil de caída de presión constante.
Aborde lo que sucede a mitad de turno. ¿Se superponen los puertos? Los puertos L aíslan el flujo completamente durante la rotación. Esto evita cualquier contaminación cruzada. Por el contrario, los puertos T suelen presentar transiciones de centro abierto. Los puertos se superponen brevemente. Experimentarás un flujo cruzado momentáneo entre las tres líneas. Debe asegurarse de que su proceso tolere esta mezcla temporal.
Evalúe sus requisitos para actuadores neumáticos o eléctricos. Los actuadores neumáticos estándar giran 90 grados. Esto combina perfectamente con la mecánica del puerto L. Algunas configuraciones de puerto T requieren una rotación de 180 grados para lograr configuraciones de flujo específicas. Debe especificar actuadores especializados para estos movimientos complejos. Esto aumenta sus costos generales de automatización.
Los puertos en T ofrecen sin duda más posibilidades de flujo. Manejan tareas de mezcla complejas de manera eficiente. Sin embargo, especificar dónde sería suficiente un puerto L causa problemas. Añade complejidad innecesaria. También introduce posibles puntos de falla debido al desgaste desigual del asiento. Especifique siempre la configuración de válvula más simple capaz de lograr los objetivos de su proceso.
Los equipos de adquisiciones a menudo enfrentan presión para comprar componentes disponibles en el mercado. Las válvulas minoristas estándar funcionan adecuadamente para líneas de agua básicas. Sin embargo, la realidad industrial expone las estrictas limitaciones del inventario estandarizado.
Las válvulas minoristas estándar fallan rápidamente en entornos de alto ciclo. Los medios agresivos como ácidos o cáusticos destruyen los asientos básicos de polímero. Los entornos sanitarios requieren cavidades internas estrictamente libres de grietas. Los productos disponibles en el mercado rara vez cumplen con estas rigurosas demandas. Carecen de la necesaria trazabilidad del material. También presentan dimensiones de puerto genéricas que no son adecuadas para una dinámica de fluidos precisa.
La asociación con un fabricante dedicado para una válvula de bola OEM garantiza la longevidad del sistema. La ingeniería personalizada elimina fallas genéricas de rendimiento. Obtiene acceso a recursos de ingeniería especializados. Esta asociación mejora fundamentalmente la confiabilidad del control de fluidos.
Cumplimiento de materiales: los fabricantes mantienen estándares exigentes para los materiales de los asientos. Puede especificar asientos de PTFE virgen, PEEK o metal. Los ingenieros combinan estos materiales con precisión con la química de sus fluidos y el perfil de temperatura.
Puertos personalizados: los socios OEM mecanizan dimensiones de puerto precisas. Pueden alterar la geometría interna de la bola. Esta personalización equilibra los caudales perfectamente en aplicaciones desafiantes de mezcla con puerto T.
Trazabilidad y pruebas: las industrias críticas exigen documentación rigurosa. Los socios OEM proporcionan informes completos de pruebas de materiales (MTR). Esta trazabilidad resulta esencial para instalaciones que requieren un estricto cumplimiento de ASME, ISO o FDA.
Debe auditar rigurosamente a los proveedores potenciales. Aconseje a sus compradores que examinen la transparencia de las pruebas de presión. Los fabricantes de renombre comparten con gusto sus protocolos de pruebas hidrostáticas y neumáticas. Además, solicite simulaciones de flujo CAD personalizadas antes de la fabricación. Estas simulaciones demuestran que la válvula manejará sus caídas de presión y velocidades de flujo específicas. Nunca finalice la adquisición sin revisar estos entregables técnicos.
Navegar por la selección de válvulas multipuerto requiere una atención estricta a los parámetros del sistema. La elección entre un puerto L y un puerto T depende completamente de los requisitos fundamentales de su proceso.
Los puertos L desvían estrictamente el flujo y aíslan las fuentes alternativas de forma segura.
Los puertos en T brindan capacidades versátiles de mezcla, división y conexión directa.
Evalúe los riesgos de presión transitoria antes de automatizar giros de 90 grados o 180 grados.
Las soluciones OEM diseñadas a medida previenen el desgaste prematuro en entornos de alto riesgo.
Recomendamos encarecidamente a los compradores que consulten con especialistas en ingeniería dedicados. Debe verificar su P&ID (Diagrama de tuberías e instrumentación) antes de finalizar cualquier decisión de adquisición. Los diagramas precisos revelan problemas ocultos de flujo transitorio. Comuníquese con nuestro equipo técnico hoy para revisar sus desafíos específicos de enrutamiento de fluidos.
R: Mirar directamente hacia abajo en el orificio de la válvula sigue siendo el único método 100% preciso. Sin embargo, las válvulas industriales de buena reputación suelen tener una "T" o una "L" estampada permanentemente en el mango. También puedes inspeccionar la parte superior del tallo. Las ranuras mecanizadas en el vástago suelen indicar la dirección exacta del recorrido del flujo interno.
R: Sí. Al restringir permanentemente la rotación del mango a 90 grados, un puerto T imita el desvío del puerto L. Sin embargo, los ingenieros consideran que esto es un uso ineficiente de la válvula. El orificio interno no utilizado introduce tramos muertos innecesarios en la tubería. Estos tramos muertos atrapan líquidos y promueven el crecimiento bacteriano en los sistemas sanitarios.
R: Las almohadillas de montaje físicas suelen seguir las dimensiones estándar ISO 5211. Sin embargo, el actuador en sí requiere una calibración especializada. Debe calibrar la carrera para el grado específico de rotación. Dependiendo de la configuración del puerto L o T elegida, el actuador debe ejecutar movimientos precisos de 90°, 180° o incluso 360°.
