Mantener un control higiénico de los fluidos es crucial en entornos estrictamente regulados. Seleccionar el diseño de válvula incorrecto corre el riesgo de una contaminación grave del lote. También puede causar tiempos de inactividad inesperados en la línea o fallas graves de cumplimiento. Las válvulas sanitarias se diferencian significativamente de las variantes industriales estándar. Dependen del acero inoxidable 316 o 316L de primera calidad en lugar del hierro fundido. También cuentan con pulido de superficies altamente especializado y elastómeros que cumplen con la FDA. Estos materiales especializados previenen el crecimiento bacteriano y garantizan la pureza del producto. Estas válvulas ofrecen una tolerancia de presión inigualable y caudales masivos. Sin embargo, especificar la unidad correcta requiere alinear características de diseño específicas con las demandas exactas de su industria. Debe hacer coincidir cuidadosamente los rellenos de las cavidades internas y los tamaños de los orificios con el medio de su proceso. En esta guía, aprenderá cómo asegurar capacidades de cierre absoluto. Exploraremos formas de afrontar desafíos complejos de limpieza. Finalmente, descubrirá cómo seleccionar la configuración de válvula óptima para sus instalaciones.
Línea base de rendimiento: Capaz de manejar clasificaciones de alta presión (hasta 1000 PSI) con caída de presión cero, lo que los hace ideales para fluidos viscosos y medios particulados.
El factor de facilidad de limpieza: los diseños tradicionales albergan espacios muertos; La verdadera funcionalidad de limpieza in situ (CIP) requiere asientos encapsulados (llenos de cavidades).
Diversidad de aplicaciones: Esencial en sectores de alimentos y bebidas, biofarmacéutica e incluso especializados como la pintura para automóviles, pero cada uno requiere distintos acabados de superficie (valores Ra) y opciones de elastómeros.
Enfoque en el abastecimiento: asociarse directamente con un fabricante experimentado de válvulas de bola OEM garantiza la trazabilidad del material y configuraciones de actuación personalizadas.

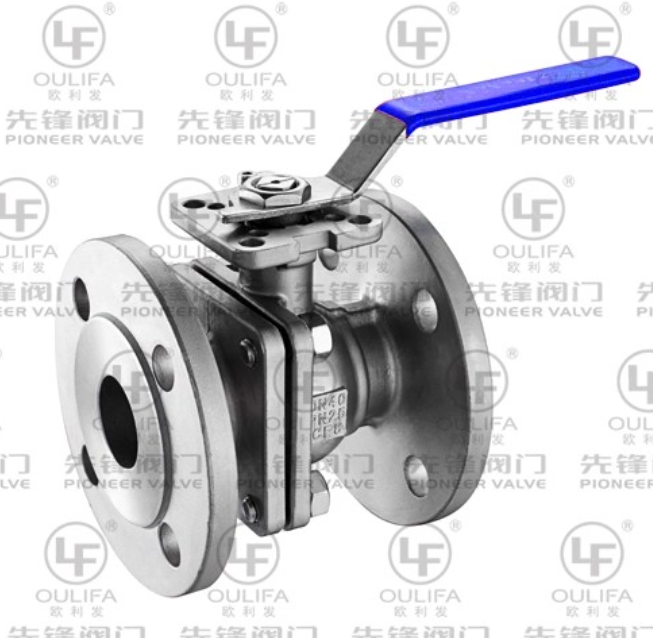

Los ingenieros evalúan constantemente múltiples opciones de cierre para tuberías higiénicas. Normalmente comparará estas unidades con válvulas de mariposa o válvulas de diafragma. Cada diseño tiene un propósito distinto. Las válvulas de diafragma destacan por su capacidad de estrangulación precisa. Las válvulas de mariposa ofrecen un tamaño liviano para tuberías de gran diámetro. Sin embargo, cuando integra una válvula de bola higiénica en su sistema, obtiene una durabilidad incomparable y un aislamiento de flujo absoluto.
La principal ventaja reside en el mecanismo de cuarto de vuelta. Proporciona un sello absoluto para aplicaciones de encendido/apagado. Cuando la válvula se cierra, la esfera interna crea una barrera rígida y altamente presurizada. Esto evita que se filtre cualquier medio. Las válvulas de diafragma a menudo tienen problemas bajo alta presión porque sus sellos flexibles pueden deformarse. Un diseño de esfera sólida resiste completamente esta deformación.
La restricción del flujo provoca costosas caídas de presión. También crea fuerzas de corte no deseadas en fluidos sensibles. Los diseños de puerto completo eliminan estas restricciones. El orificio interno coincide exactamente con el diámetro interior de su tubería. El fluido se mueve a través de la válvula abierta exactamente como se mueve a través de una tubería recta. Evita cambios de velocidad y protege las delicadas estructuras del producto.
Muchas instalaciones modernas utilizan sistemas de recuperación de productos. Envían un tapón físico, conocido como 'pig', a través de la tubería para raspar el producto residual. Los diseños de paso total y sin obstáculos permiten que estos cerdos pasen sin problemas. Las válvulas de mariposa colocan un disco directamente en la ruta del flujo, bloqueando los pigs por completo. Las válvulas de puerto reducido atrapan al cerdo y detienen el proceso de recuperación. Los diseños de puerto completo garantizan una limpieza de línea suave e ininterrumpida.
Los entornos sanitarios ocasionalmente requieren un manejo de presión extrema. Estas válvulas manejan cómodamente índices de alta presión que superan con creces a otros tipos higiénicos. Dependiendo del tamaño de la línea, manejan de 800 a 1000 PSI sin esfuerzo. Los diámetros más pequeños generalmente toleran presiones más altas. Las válvulas de mariposa y las válvulas de diafragma generalmente alcanzan un máximo de 200 PSI. Esto hace que los diseños de cierre esféricos sean obligatorios para líneas de procesamiento de alta intensidad.
Gráfico: Comparación de capacidades de control de flujo
Característica | Diseño de esfera de cuarto de vuelta | Válvula de diafragma | Válvula de mariposa |
|---|---|---|---|
Mecanismo de cierre | Sello absoluto rígido | Membrana flexible | Disco giratorio |
Presión máxima | 800 - 1000 PSI | Aprox. 150 psi | Aprox. 150 psi |
Listo para limpiar | Sí (puerto completo) | No | No |
Mejor aplicación | Aislamiento de alta presión | Aceleración precisa | Aislamiento de baja presión |
Diferentes industrias imponen demandas de ingeniería drásticamente diferentes. Debe asignar las características específicas de su fluido al entorno de equipo adecuado.
Las líneas de procesamiento de alimentos mueven fluidos muy variables. El manejo de líquidos espesos requiere equipos robustos. Con frecuencia extraerás pulpas de jugos de frutas, almíbares espesos y productos lácteos densos. Estos medios viscosos obstruyen fácilmente las vías restrictivas. Una vía de paso completo evita obstrucciones y mantiene la producción en movimiento.
La tolerancia a la temperatura también juega un papel fundamental. Las instalaciones utilizan procesos de alta temperatura constantemente. Debes ejecutar protocolos de pasteurización de forma segura. Las operaciones de elaboración de cerveza implican una intensa ebullición del mosto. Estas temperaturas extremas pueden degradar los sellos débiles. Los asientos de elastómero premium mantienen su integridad durante estos ciclos térmicos agresivos.
Las aplicaciones farmacéuticas exigen una higiene impecable. Las instalaciones requieren un estricto cumplimiento de los estándares ASME-BPE (Sociedad Estadounidense de Ingenieros Mecánicos - Equipos de Bioprocesamiento). Los equipos deben contar con acabados internos ultralisos. Normalmente vemos requisitos para superficies electropulidas de 15 a 20 Ra o menos de 0,5 µm. Estos acabados tipo espejo evitan por completo la adhesión bacteriana.
El procesamiento con solventes presenta otro desafío enorme. Las instalaciones producen vacunas e ingredientes farmacéuticos activos (API) utilizando productos químicos agresivos. Debe utilizar materiales de sellado altamente resistentes. Los ingenieros confían en PTFE, Teflón o Viton. Estos compuestos previenen la degradación química y detienen la peligrosa contaminación cruzada entre lotes de vacunas.
El equipo higiénico no se limita a alimentos o medicamentos. La industria de la pintura para automóviles los utiliza mucho para la prevención de defectos. Las líneas de pintura requieren vías altamente pulidas y libres de contaminación. Una sola partícula atrapada puede arruinar una costosa capa transparente para automóviles. Los caminos suaves mantienen la pintura pura y consistente.
Estas válvulas también contribuyen a una reducción significativa de COV (compuestos orgánicos volátiles). Minimizan la coagulación de la pintura y los residuos por goteo mediante tolerancias de cierre estrictas. Menos pintura desperdiciada significa menos emisiones nocivas. Esto ayuda a las plantas químicas a mantener un estricto cumplimiento ambiental.
Debemos abordar con transparencia un conocido debate del sector. Muchos operadores asumen que todas las válvulas de bola sanitarias se pueden limpiar perfectamente de forma predeterminada. Esta suposición conlleva graves riesgos de contaminación. Debe comprender la geometría interna para mitigar estos riesgos adecuadamente.
Analicemos objetivamente los diseños higiénicos estándar. No son inherentemente 'compatibles con CIP' desde el primer momento. Existe una vulnerabilidad crítica dentro del cuerpo. Detrás de la esfera giratoria se encuentra una cavidad. Cuando abres y cierras la línea, el líquido inevitablemente se filtra en este vacío. El producto queda atrapado en este espacio muerto. Los líquidos de limpieza estándar no pueden limpiar esta zona de forma eficaz. Si no se aborda, las bacterias colonizarán rápidamente este bolsillo oculto.
Los fabricantes desarrollaron una solución brillante para esta vulnerabilidad. Introdujeron asientos encapsulados o llenos de cavidades. Estos insertos de PTFE especializados llenan el vacío interno por completo. Se envuelven firmemente alrededor de toda la esfera. Esto elimina todo el espacio muerto. El líquido ya no puede migrar detrás del mecanismo. Esta modificación permite una verdadera esterilización por limpieza in situ (CIP) y vapor in situ (SIP). Se logra un saneamiento completo sin desmontaje manual.
Incluso con asientos avanzados, siguen siendo necesarias inspecciones físicas ocasionales. Esto explica por qué la construcción del cuerpo de válvula de 3 piezas es el estándar indiscutible de la industria. Un diseño de 3 piezas consta de dos tapas de extremo y un cuerpo central. Permite a los ingenieros quitar la sección central fácilmente. Puede inspeccionar los asientos o realizar una limpieza manual rápidamente. Nunca tendrás que cortar soldaduras orbitales. Nunca perturbará la alineación permanente de las tuberías. Simplemente retire algunos pernos, gire la carrocería hacia afuera y realice el mantenimiento.
Los equipos de adquisiciones necesitan especificaciones estrictas. Los marcos de toma de decisiones evitan costosas especificaciones excesivas y al mismo tiempo garantizan la seguridad. Debe evaluar cuatro criterios técnicos críticos antes de comprar.
Diseño de puerto: debe elegir entre configuraciones de puerto completo y de puerto reducido. El puerto completo maximiza el flujo y permite una limpieza perfecta. El puerto reducido crea cambios de velocidad. Nunca debe utilizar puertos reducidos para fluidos altamente viscosos o sensibles al corte.
Estándares de conexión: considere la frecuencia de desmontaje. Las conexiones de triple abrazadera ofrecen el desmontaje más rápido para una limpieza manual frecuente. Las conexiones de soldadura orbital proporcionan uniones permanentes y sin fugas. Reserva las soldaduras para entornos altamente tóxicos o líneas API de alta presión.
Selección de aleación: El acero inoxidable 316L estándar maneja perfectamente la mayoría de las tareas. Sin embargo, los entornos agresivos con cloruros destruyen el acero estándar. Los sistemas de purificación de agua suelen requerir aleaciones de alto rendimiento. Debe especificar AL6XN, Hastelloy o Titanio para evitar la corrosión por picaduras en estos escenarios extremos.
Rugosidad de la superficie (Ra): No especifique demasiado su pulido. Las aplicaciones higiénicas estándar funcionan perfectamente a 32 Ra. Los grados biofarmacéuticos requieren un Ra 15-20 mucho más suave. Exigir un acabado biofarmacéutico para una simple línea de cervecería infla sus costos innecesariamente.
Tabla: Especificaciones estándar versus biofarmacéuticas
Categoría de especificación | Higiénico estándar (A&B) | Grado biofarmacéutico (API) |
|---|---|---|
Acabado superficial | 32 Ra (pulido mecánico) | 15 - 20 Ra (Electropulido) |
Estándar de materiales | Acero inoxidable 304 o 316L | 316L, AL6XN o Hastelloy |
Estilo de conexión | Tri-Clamp (Extracción rápida) | Soldadura Orbital (fuga cero) |
Cumplimiento del elastómero | Aprobado por la FDA | FDA y USP Clase VI |
La selección de proveedores dicta su éxito operativo a largo plazo. Comprar a distribuidores generalistas introduce riesgos innecesarios. Debe establecer criterios rigurosos de evaluación al final del embudo para sus proveedores.
Las auditorías se realizan con frecuencia en industrias reguladas. No se puede pasar una auditoría sin la documentación adecuada. Debe exigir informes de prueba de fábrica (MTR) para cada componente de acero inoxidable. Además, necesita certificaciones FDA y USP Clase VI para todos los elastómeros húmedos. Un socio fiable proporciona esta documentación de forma proactiva. Sin trazabilidad, corre el riesgo de que se produzcan retiradas forzadas de productos.
Las instalaciones modernas dependen en gran medida del control de procesos de la Industria 4.0. La operación manual ralentiza la producción e introduce errores humanos. Debes valorar la facilidad de integración del hardware de automatización. Busque almohadillas de montaje directo en el equipo. Permiten acoplar actuadores neumáticos o eléctricos rápidamente. También debes verificar la compatibilidad con sensores de posición inteligentes. Los sensores envían datos de posición en tiempo real a su sala de control central.
Trabajar directamente con un proveedor de válvulas de bola OEM ofrece inmensas ventajas operativas. Los distribuidores generalistas rara vez tienen configuraciones personalizadas. Un fabricante dedicado garantiza acceso inmediato a kits de sellos de repuesto. Realizan mecanizado personalizado para adaptarse a la geometría única de su tubería. También brindan soporte de ingeniería directo para diseños de líneas complejos. Esta relación directa elimina intermediarios y acelera los plazos de su proyecto.
Si bien los diseños basados en esferas sanitarias siguen siendo la solución de cierre higiénico más sólida, no son universalmente idénticos. Su éxito final depende enteramente de especificar correctamente el diseño del asiento, el tamaño del orificio y el acabado de la superficie. El uso de componentes industriales estándar en una sala limpia provoca inevitablemente contaminación. Por el contrario, especificar demasiado acabados biofarmacéuticos para líneas de alimentos simples agota su presupuesto.
Exija siempre asientos encapsulados y llenos de cavidades si su instalación depende de estrictos protocolos CIP/SIP.
Asegúrese de que el tamaño del orificio interno coincida con su tubería para permitir la extracción del producto.
Verifique los documentos de trazabilidad de materiales (MTR y USP Clase VI) antes de finalizar cualquier compra.
Adopte construcciones de carrocería de 3 piezas para reducir drásticamente los tiempos de mantenimiento físico.
Alentamos a los equipos de adquisiciones y a los ingenieros de instalaciones a auditar hoy los parámetros actuales de sus líneas de fluidos. Documente sus límites de presión específicos, viscosidad del medio y regímenes de limpieza. Consulte directamente con un fabricante dedicado. Le ayudarán a adaptar la configuración precisa de la válvula a su aplicación operativa exacta.
R: No. Los diseños estándar tienen cavidades que atrapan los medios. Solo se recomiendan válvulas con asientos completamente encapsulados (llenos de cavidades) para CIP verdadero sin desmontaje manual.
R: Dependiendo del tamaño y el fabricante, generalmente manejan hasta 1000 PSI para diámetros más pequeños (0.5' - 2') y alrededor de 800 PSI para diámetros más grandes (2.5' - 4').
R: Un diseño de 3 piezas permite que el cuerpo de la válvula central gire hacia afuera para facilitar el mantenimiento, el reemplazo del sello y la limpieza manual, dejando las conexiones finales conectadas al sistema de tuberías.
