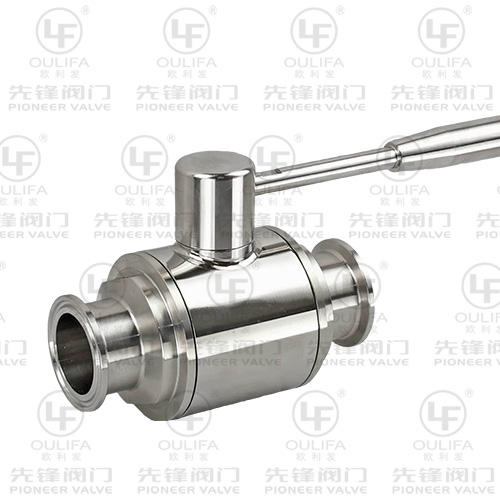

¿Cómo elegir e instalar una válvula de bola Tri Clamp?

El control de flujo en entornos higiénicos conlleva grandes riesgos operativos. Una única conexión de válvula comprometida provoca contaminación del lote, tiempos de inactividad prolongados o graves riesgos de seguridad. Los ingenieros de instalaciones y los gerentes de adquisiciones enfrentan el desafío de especificar la configuración de válvula correcta para una dinámica de fluidos específica. Debe garantizar una integración perfecta en las tuberías sanitarias existentes manteniendo al mismo tiempo estrictos estándares de higiene. Un tamaño inadecuado, materiales de asiento incorrectos o técnicas de instalación defectuosas provocan piernas muertas, fugas y desgaste prematuro. El sistema Tri-clamp ofrece distintas ventajas para el procesamiento sanitario. Permite un rápido montaje y desmontaje para limpieza rutinaria. Elimina las grietas roscadas donde se reproducen las bacterias. Proporciona un sellado fiable y uniforme en todo el recorrido del fluido. Evaluar, especificar y ejecutar una instalación requiere un enfoque sistemático que priorice la ingeniería. Seguir protocolos estrictos garantiza confiabilidad a largo plazo, prevención de fugas y cumplimiento normativo total.

• El tamaño de precisión no es negociable: el tamaño de la triple abrazadera lo dicta el diámetro exterior (OD) del tubo, no el diámetro de la brida. Los componentes no coincidentes garantizan fugas.

• La selección de materiales impulsa la longevidad: especificar el grado correcto de acero inoxidable (304 frente a 316L) y el material del asiento (p. ej., PTFE, EPDM) en función de la temperatura del proceso y la exposición química es fundamental para la compatibilidad con la limpieza in situ (CIP).

• La instalación dicta el rendimiento: la conexión adecuada de la válvula de bola sanitaria depende de la alineación exacta del casquillo, el asiento correcto de la junta y la aplicación precisa del torque para evitar la extrusión de la junta, roturas mecánicas y alojamiento de bacterias.

• La trazabilidad del proveedor importa: asociarse con un fabricante certificado de válvulas de bola sanitarias garantiza la trazabilidad del material (MTR) y el cumplimiento de las normas 3-A, FDA o ASME BPE.

Definición de criterios de éxito para una válvula de bola sanitaria Tri Clamp

Un conjunto sanitario completo requiere componentes específicos que funcionen en perfecta armonía. No se pueden mezclar y combinar griferías industriales con líneas higiénicas. La anatomía de una conexión adecuada incluye cuatro elementos principales que deben alinearse perfectamente para mantener un límite estéril.

1. El cuerpo de la válvula con extremos de férula integrados mecanizados con tolerancias precisas.

2. Casquillos de tubería acoplados soldados directamente a la línea de proceso existente.

3. Una junta elastomérica colocada al ras entre las caras del casquillo para crear el sello.

4. Una abrazadera mecánica especializada que se envuelve alrededor de las bridas para comprimir la junta.

Las válvulas industriales suelen depender de conexiones roscadas o bridas estándar. Estos métodos tradicionales crean grietas microscópicas y superficies irregulares. Las bacterias se multiplican rápidamente en estas zonas muertas, lo que hace que la esterilización sea casi imposible. Un verdadero diseño sanitario elimina por completo las grietas internas. Utiliza acabados internos muy pulidos, que normalmente miden entre 15 y 20 Ra, para evitar la adhesión de partículas. Los extremos de triple abrazadera permiten un desmontaje rápido y sin herramientas. Los técnicos descomponen la línea para realizar inspecciones manuales o pruebas con hisopos en cuestión de minutos.

Los ingenieros equilibran los requisitos del coeficiente de flujo (Cv) con un estricto cumplimiento higiénico. Las líneas de proceso exigen caudales específicos para mantener la eficiencia de la producción. Los diseños de paso total evitan caídas de presión no deseadas en la válvula. Permiten el paso de fluidos sin obstrucciones, minimizando la tensión de corte en medios sensibles como productos lácteos o productos farmacéuticos líquidos. Este camino sin obstáculos admite procesos de limpieza in situ (CIP) y esterilización in situ (SIP). Las soluciones de limpieza fluyen a altas velocidades para fregar las superficies internas de manera eficaz.

La especificación del material dicta la vida útil de la válvula. El acero inoxidable estándar 304 se adapta a aplicaciones generales de alimentos y bebidas donde la exposición a la corrosión sigue siendo mínima. Sin embargo, una válvula de bola sanitaria de acero inoxidable fundida en 316L se adapta a entornos exigentes. La adición de molibdeno al 316L ofrece una resistencia superior a los cloruros y a los productos químicos de limpieza agresivos. Sigue siendo el estándar para la producción farmacéutica, entornos altamente corrosivos y sistemas de agua de alta pureza.

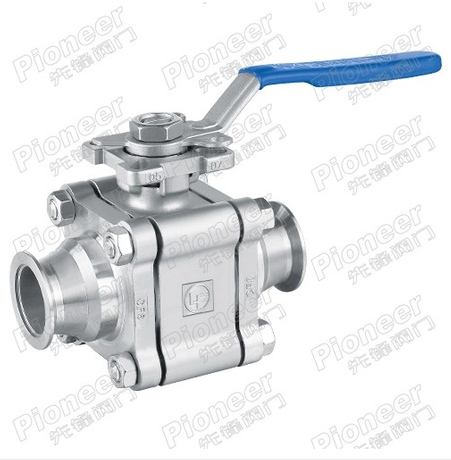

Evaluación de configuraciones de válvulas de bola Tri Clamp

Los esquemas de tuberías y el enrutamiento del proceso dictan la configuración de válvula necesaria. Las aplicaciones de cierre en línea estándar requieren un diseño sencillo de 2 vías. Estas válvulas inician o detienen el flujo a lo largo de un solo eje. Las aplicaciones de desviación de flujo dependen de válvulas de 3 vías para gestionar el recorrido complejo de fluidos. Los ingenieros especifican configuraciones de puerto T o L para dirigir los fluidos con precisión. Un puerto T mezcla fluidos de dos fuentes o divide una fuente en dos líneas. Un puerto L desvía el flujo de una entrada común a una de dos salidas separadas sin crear tramos muertos.

Las válvulas de bola estándar contienen espacios vacíos entre la bola y el cuerpo de la válvula. El líquido ingresa a estas cavidades durante el accionamiento normal. El medio atrapado se estanca, se degrada y alberga crecimiento bacteriano. Los asientos llenos de cavidades o encapsulados llenan este vacío por completo. Los insertos de PTFE especializados encapsulan la bola, evitando que quede atrapado líquido. Las estrictas aplicaciones sanitarias exigen que los asientos encapsulados mantengan el control microbiológico. No puede administrar una línea de productos lácteos o farmacéuticos con asientos estándar.

Los métodos de actuación dependen del nivel de automatización del proceso. La operación manual utiliza manijas de bloqueo para un aislamiento simple y poco frecuente. Los operadores bloquean físicamente la manija para evitar una apertura accidental durante el mantenimiento. Los sistemas automatizados requieren actuadores neumáticos o eléctricos para integrarse con paneles de control central. Los ingenieros evalúan mecanismos a prueba de fallas para válvulas automatizadas. Los actuadores neumáticos con retorno por resorte se cierran automáticamente ante una pérdida de aire o energía, asegurando la línea. Los actuadores de doble acción requieren aire comprimido para abrirse y cerrarse, lo que ofrece un control preciso pero carece de un sistema mecánico de seguridad. La especificación de una válvula de bola sanitaria de triple abrazadera con una almohadilla de montaje ISO 5211 simplifica la instalación del actuador.

Dimensionamiento de la conexión de su válvula de bola sanitaria

Los estándares de la industria presentan una trampa de tamaño común que frecuentemente retrasa las instalaciones. Una de 1,5 pulgadas válvula de bola de triple abrazadera corresponde directamente a un diámetro exterior (OD) de tubería de 1,5 pulgadas. Sin embargo, la brida del casquillo real de esa válvula mide casi 2 pulgadas de ancho en la cara. Los instaladores novatos miden la cara de la brida con calibres y solicitan piezas incorrectas y de gran tamaño. Los tamaños de las juntas deben coincidir perfectamente con el diámetro exterior del tubo designado, no con el ancho de la brida. Los componentes que no coinciden provocan fugas inmediatas y una obstrucción grave del flujo.

Seleccionar el material de junta correcto requiere evaluar los límites térmicos y la exposición química. Una conexión impecable de la válvula de bola sanitaria depende de la capacidad del elastómero para soportar ciclos CIP y SIP repetidos sin degradarse.

Guía de instalación de válvulas de bola sanitarias paso a paso

Las tuberías existentes pueden carecer de los extremos sanitarios necesarios para una modernización directa. Los técnicos realizan soldadura orbital precisa para fijar casquillos de acero inoxidable a tubos desnudos. La soldadura orbital garantiza un cordón interno liso y uniforme sin oxidación. Debe purgar el interior de la tubería con gas argón durante la soldadura para evitar la formación de azúcar. La pasivación posterior restablece la capa protectora de óxido de cromo en la zona afectada por el calor. Este tratamiento químico mantiene la integridad higiénica y evita el deterioro prematuro incluso antes de montar la válvula.

Una inspección minuciosa previa a la instalación evita fallas catastróficas en el inicio. Inspeccione los puertos de las válvulas, las superficies de los asientos y las caras de los casquillos bajo una luz brillante. Busque rayones microscópicos, rebabas de mecanizado o residuos extraños que hayan quedado durante el envío. Opere la válvula desinstalada desde completamente abierta hasta completamente cerrada varias veces. Este ciclo en seco garantiza un funcionamiento suave, verifica la alineación del mango y elimina el polvo residual de fábrica.

El acoplamiento de la válvula a la tubería requiere una precisión mecánica estricta. Siga estos pasos para una instalación adecuada de la válvula de bola sanitaria :

1. Limpie ambas caras de la férula con alcohol isopropílico y un paño sin pelusa para eliminar los aceites.

2. Coloque la junta elastomérica en el casquillo del tubo. Asegúrese de que la cresta interior de la junta se asiente perfectamente en la ranura del casquillo.

3. Lleve el cuerpo de la válvula hasta la tubería. Alinee la férula de la válvula con la junta.

4. Centre perfectamente la junta con brida entre las dos caras del casquillo. El diámetro interior de la junta debe estar alineado exactamente con el orificio del tubo.

5. Apoye las tuberías adyacentes con soportes rígidos. Elimine toda tensión mecánica en el cuerpo de la válvula. El peso de la tubería que cuelga de la válvula deforma el cuerpo y provoca roturas prematuras del sello.

6. Envuelva la abrazadera alrededor de las bridas acopladas. Asegúrese de que el perfil de la abrazadera capture ambos ángulos del casquillo de manera uniforme.

7. Apriete la tuerca de la abrazadera con la mano hasta que quede ajustada.

8. Aplique el torque final usando una llave calibrada. Las tuercas de mariposa estándar generalmente requieren de 25 a 30 libras-pulgada de torque. Las abrazaderas atornilladas de alta presión requieren valores de torsión específicos que se describen en el manual del fabricante.

Apretar demasiado es un error común que provoca la extrusión de la junta. El elastómero se introduce en el recorrido del fluido, creando un grave riesgo de contaminación y restringiendo el flujo. Seleccione el tipo de abrazadera correcto para los parámetros del proceso. Las abrazaderas de una sola bisagra se adaptan a aplicaciones estándar de baja presión. Las abrazaderas atornilladas de alta presión o de doble bisagra manejan ciclos SIP rigurosos y presiones de línea elevadas.

Verifique la instalación mediante rigurosas pruebas posteriores a la instalación. Realice pruebas de presión hidrostática utilizando agua purificada para identificar fugas importantes. Realice un ciclo en seco de la válvula bajo presión total del sistema para confirmar que el actuador proporciona suficiente torque. Realice una ejecución de validación CIP inicial para confirmar la integridad del sello bajo estrés térmico y exposición química.

Solución de problemas y prevención de fugas

Diagnostique fugas inmediatamente después del inicio del sistema para evitar pérdidas importantes de producto. Primero verifique la tensión de la abrazadera, ya que la vibración afloja las tuercas de mariposa estándar. Inspeccione el exterior de la junta en busca de humedad o acumulación de sal. Un llanto lento a menudo indica una junta pellizcada o una cara de la férula rayada. El goteo rápido generalmente indica una desalineación grave o una junta de tamaño insuficiente.

Diferenciar entre falla de la junta y sujeción desigual requiere una observación cuidadosa. Una junta mal colocada se aprieta cuando se aprieta la abrazadera, comprometiendo el sello. Sin embargo, la desalineación de la tubería genera una torsión indebida en toda la conexión. Si la tubería se acerca a la válvula en ángulo, la abrazadera no puede tirar los casquillos al ras. Esta distorsión mecánica rompe el sello independientemente de la calidad de la junta. Realinear los soportes de las tuberías es la única solución permanente. No intente reparar una fuga por desalineación apretando demasiado la abrazadera. Esto destruye la junta y daña las caras del casquillo.

Las fluctuaciones de temperatura durante SIP hacen que las abrazaderas estándar se aflojen con el tiempo. El acero inoxidable se expande durante la esterilización por vapor y se contrae durante la fase de enfriamiento. Este ciclo térmico comprime el elastómero y reduce la fuerza de sujeción. Requiere un reapriete de rutina como parte de un programa de mantenimiento preventivo. Las abrazaderas con resorte especializadas compensan los ciclos térmicos automáticamente, manteniendo una presión constante sobre la junta.

Abastecimiento: elección de un fabricante de válvulas de bola sanitarias

El cumplimiento normativo requiere documentación no negociable de su proveedor. Solicite informes de pruebas de materiales (MTR) para todos los componentes metálicos para verificar la composición química exacta del lote de calor. Verifique los certificados de elastómeros aprobados por la FDA para todas las juntas y asientos. Busque la autorización oficial de las Normas Sanitarias 3-A para garantizar que el diseño cumpla con los criterios de higiene reconocidos.

Un fabricante acreditado de válvulas de bola sanitarias proporciona documentación técnica clara y accesible. Proporcionan manuales de mantenimiento completos y procedimientos operativos estándar (SOP). Estos documentos guían a los técnicos de las instalaciones a través de la reconstrucción, resolución de problemas y limpieza de modelos de válvulas específicos. La falta de soporte técnico conduce a un mantenimiento inadecuado y a una vida útil más corta de las válvulas.

Las válvulas estándar disponibles en el mercado no se adaptan a todas las aplicaciones especializadas. Es posible que deba asociarse con un proveedor de válvulas de bola sanitarias OEM para construcciones complejas. Los OEM adaptan dimensiones cara a cara personalizadas para reemplazar equipos obsoletos sin necesidad de volver a instalar tuberías. Proporcionan almohadillas de montaje de actuación especializadas para sistemas de control patentados. Consiguen acabados superficiales específicos, como un electropulido de 15 Ra, necesario para los medios farmacéuticos ultrapuros.

Las importaciones baratas conllevan costos operativos ocultos que superan con creces los ahorros iniciales. Asóciese con un fabricante que garantice una estricta trazabilidad de los lotes. Las tolerancias de mecanizado consistentes evitan dolores de cabeza en la instalación y garantizan la intercambiabilidad de las piezas. Los kits de sellos de repuesto fácilmente disponibles minimizan el tiempo de inactividad durante los trabajos de mantenimiento de rutina.

Conclusión

1. Mida el diámetro exterior (OD) de su tubería existente utilizando calibradores digitales para confirmar el tamaño exacto de la férula requerido antes de ordenar los componentes.

2. Compare la temperatura de limpieza in situ (CIP) de sus instalaciones y las concentraciones químicas con las tablas de compatibilidad de elastómeros para seleccionar el material de junta correcto.

3. Solicite informes de pruebas de materiales (MTR) y certificados de cumplimiento de la FDA a su proveedor antes de finalizar cualquier orden de compra.

4. Calibre sus llaves dinamométricas a las libras-pulgada especificadas por el fabricante antes de comenzar la instalación física para evitar la extrusión de la junta.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una válvula de bola estándar y una válvula de bola sanitaria de triple abrazadera?

R: Una válvula de bola estándar utiliza conexiones roscadas o bridadas, lo que crea grietas donde se reproducen las bacterias. Una válvula de bola sanitaria de triple abrazadera presenta superficies internas altamente pulidas, extremos de triple abrazadera para un desmontaje rápido y asientos llenos de cavidades. Estos elementos de diseño evitan el atrapamiento de líquidos y permiten una limpieza y esterilización efectivas.

P: ¿Cómo se mide un accesorio de triple abrazadera para una válvula de bola?

R: Usted mide el diámetro exterior (OD) del tubo en sí, no la cara más ancha de la brida. Por ejemplo, un accesorio de triple abrazadera de 2 pulgadas corresponde a un tubo de 2 pulgadas de diámetro exterior, aunque la brida mide aproximadamente 2,5 pulgadas. Hacer coincidir la junta con el diámetro exterior del tubo evita fugas y restricciones de flujo.

P: ¿Cómo puedo evitar fugas y roturas al instalar una válvula de bola sanitaria?

R: Evite fugas asegurando una perfecta alineación de las tuberías para eliminar la tensión mecánica del cuerpo de la válvula. Sostenga las tuberías adyacentes con soportes rígidos. Asiente la junta perfectamente al ras entre los casquillos y aplique el torque correcto a la abrazadera sin apretar demasiado.

P: ¿Se puede apretar demasiado la conexión de una válvula de bola sanitaria?

R: Sí. Apretar demasiado la abrazadera comprime demasiado la junta elastomérica, lo que la obliga a extruirse hacia la corriente de fluido. Esta intrusión crea turbulencias, restringe el flujo y forma zonas muertas donde los productos químicos de limpieza no pueden llegar, lo que provoca contaminación.

P: ¿Cuál es el mejor material de junta para una válvula de bola sanitaria de acero inoxidable?

R: El EPDM funciona mejor para aplicaciones generales de agua y vapor. El PTFE (teflón) ofrece una resistencia química inigualable para medios agresivos, pero requiere abrazaderas de alta presión. Viton (FKM) maneja aceites de alta temperatura y disolventes específicos. La selección depende completamente de los parámetros exactos de su proceso.

P: ¿Con qué frecuencia se deben reconstruir o reemplazar las válvulas de bola sanitarias?

R: La frecuencia de reconstrucción depende de los ciclos de actuación, la abrasividad del fluido y las temperaturas CIP/SIP. Los programas de mantenimiento preventivo generalmente exigen el reemplazo de asientos y juntas anualmente. Los signos de desgaste incluyen un drenaje lento, un aumento del par de accionamiento o una degradación visible del elastómero.

P: ¿Por qué elegir una válvula de bola sanitaria OEM en lugar de opciones disponibles en el mercado?

R: Los socios OEM proporcionan dimensiones cara a cara personalizadas, almohadillas de montaje de accionamiento especializadas y acabados de rugosidad de superficie interna (Ra) específicos. Garantizan una estricta trazabilidad de los materiales y diseñan soluciones para una dinámica de fluidos única que las válvulas estándar disponibles en el mercado no pueden manejar.
