La derivación de fluidos y las fugas externas en las líneas de procesamiento sanitario conllevan costos compuestos en los sectores cervecero, lácteo, de extracción e industrial. Una sola junta comprometida provoca pérdida de producto, contaminación de lotes y tiempos de inactividad no planificados que interrumpen programas completos de producción. Si bien una conexión de válvula de bola de triple abrazadera es un estándar de la industria para tuberías modulares seguras, su dependencia del acoplamiento de superficies la hace altamente susceptible a errores de instalación, ciclos térmicos y estrés mecánico. La interfaz entre las caras del casquillo y la junta requiere una alineación precisa y una compresión uniforme para mantener un límite estéril. Cuando se ignoran estas variables, el sistema inevitablemente falla bajo presión.
Diagnosticar las causas fundamentales de estas fallas, corregir los protocolos de instalación y establecer rutinas estrictas de mantenimiento eliminará las fugas de forma permanente. Esta guía proporciona un marco sistemático para asegurar sus líneas de transferencia de fluidos, optimizar el rendimiento de las juntas y mantener la integridad total del sistema sin depender de una fuerza excesiva.
Alineación sobre fuerza: la mayoría de las fugas se deben a tensión y desalineación de las tuberías, no a un apriete insuficiente de las abrazaderas; forzar una conexión compromete la junta.
Integridad de la junta: Seleccionar el elastómero o perfil de PTFE correcto es fundamental; un ajuste excesivo provoca extrusión, deformación y eventual falla.
Realidades del mantenimiento: Los fluidos atrapados en el cuerpo de la válvula requieren procedimientos operativos específicos (como el giro de 45 grados y las explosiones internas) durante la limpieza para evitar la congelación o las fugas inducidas por la presión.
Abastecimiento de componentes: el uso de componentes mecanizados con precisión de un fabricante verificado de válvulas de bola sanitarias reduce las variaciones dimensionales que provocan microfugas.
Los sistemas de tuberías son entornos dinámicos sujetos a vibraciones, expansión térmica y choques hidráulicos. Cuando las tuberías aguas abajo carecen del soporte adecuado, el gran peso de la tubería de acero inoxidable se transfiere directamente al punto más débil de la línea. Este problema aumenta cuando se montan actuadores neumáticos o eléctricos pesados directamente en el cuerpo de la válvula. El peso combinado crea un brazo de momento que aplica tensión lateral y cortante a la conexión, lo que provoca directamente fugas en la válvula de bola sanitaria..
La tensión lateral rompe la compresión uniforme de la junta. Una conexión de triple abrazadera se basa en que la ranura interior en ángulo de la abrazadera aprieta las dos caras del casquillo por igual. Si la tubería se hunde, la parte inferior de la junta está demasiado comprimida mientras que la parte superior está poco comprimida. Esta carga desigual crea vías microscópicas para el escape de fluidos. Los operadores a menudo intentan solucionar este problema apretando aún más la abrazadera. Esa reacción sólo aplasta la parte inferior de la junta y acelera la falla del material. Un diagnóstico adecuado requiere aflojar la abrazadera y observar el comportamiento de la tubería. Si las tuberías se desalinean en el momento en que se suelta la abrazadera, la tensión de la tubería es la causa principal de la fuga.
Para diagnosticar adecuadamente la tensión mecánica en el campo, siga estos pasos de inspección:
Afloje la tuerca de la abrazadera tres vueltas completas.
Observe las caras de la férula. Si se separan o se desplazan lateralmente, la línea está bajo tensión.
Verifique la distancia hasta el soporte de tubería más cercano. El soporte debe estar a 12 pulgadas del conjunto de la válvula.
Inspeccione la junta para detectar un aplanamiento desigual, lo que indica una carga descentrada a largo plazo.
Las juntas están diseñadas para comprimirse en un porcentaje específico para formar un sello. Exceder este límite de compresión mediante un ajuste excesivo es una causa principal de falla de la articulación. Los elastómeros sólidos como EPDM y Viton se extruirán hacia afuera dentro de la tubería o hacia afuera más allá del borde de la férula cuando se aplastan. Esta extrusión interrumpe la trayectoria del flujo, crea puntos de refugio para las bacterias y destruye la integridad estructural del sello. A menudo verá manchas negras en el flujo de producto cuando una junta de EPDM comienza a romperse debido a la sobrecompresión.
Las juntas envolventes, que cuentan con una cubierta exterior de PTFE sobre un núcleo de elastómero, son particularmente vulnerables a la deformación. La carcasa rígida de PTFE puede deformarse o agrietarse si se aplica una presión desigual. Además, la incompatibilidad química y la degradación térmica provocan la fragilización de las juntas. En aplicaciones de extracción o elaboración de cerveza a alta temperatura, la exposición de una junta de EPDM estándar a solventes agresivos o una esterilización con vapor prolongada hace que el material se endurezca, se encoja o se disuelva. Una vez que el elastómero pierde su memoria y elasticidad, ya no puede compensar la expansión y contracción natural de la tubería metálica. El resultado es un goteo persistente que ningún ajuste solucionará.
Los sujetadores de acero inoxidable son conocidos por irritarse. Esta es una forma de soldadura en frío que ocurre cuando dos superficies metálicas se deslizan entre sí bajo una carga pesada. La capa protectora de óxido de las roscas de acero inoxidable se desprende, lo que permite que los metales en bruto se fusionen. Cuando los hilos de sujeción se hielan, producen un sonido chirriante distintivo y se unen por completo.
Esta unión crea una falsa sensación de estrechez. El operador siente una inmensa resistencia en la llave y supone que la abrazadera está completamente asegurada. En realidad, las roscas se han atascado antes de que la abrazadera haya aplicado suficiente presión a las caras del casquillo. La junta permanece poco comprimida y la junta tiene fugas inmediatamente después de la presurización. Reconocer la diferencia entre una abrazadera con el torque adecuado y una rosca desgastada es esencial para solucionar problemas de fugas en líneas recién ensambladas. Si la tuerca deja de girar abruptamente antes de que las mitades de la abrazadera estén visiblemente juntas, tiene una rosca irritada.

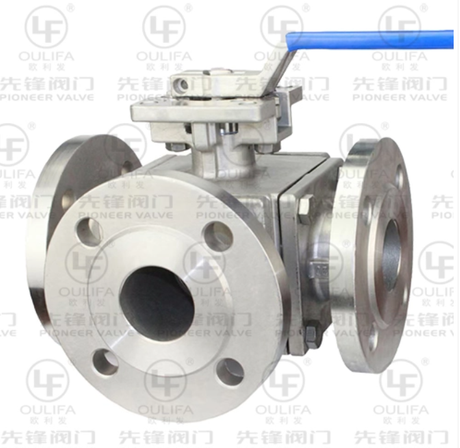

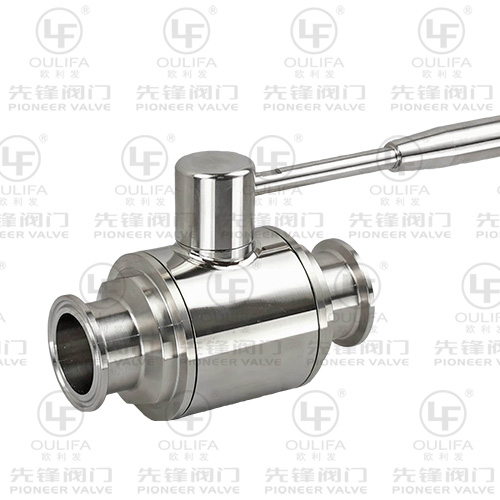

El diseño mecánico de una válvula de bola estándar crea inherentemente una cavidad interna aislada. La bola presenta un orificio hueco para el paso del fluido, pero cuando la válvula gira a la posición cerrada, un pequeño volumen de fluido queda atrapado en el vacío entre el exterior de la bola y el interior del cuerpo de la válvula. Este fluido atrapado está completamente aislado de la presión de la tubería principal.
Si el líquido atrapado se somete a cambios de temperatura, surgen complicaciones graves. Durante un ciclo de limpieza in situ (CIP) en caliente, el líquido atrapado se calienta y se expande. Debido a que los líquidos son incompresibles, esta expansión térmica genera una presión interna masiva que excede fácilmente la presión nominal de la válvula. Este pico de presión localizado fuerza los asientos internos hacia afuera, distorsionándolos, o empuja contra las caras de la férula, provocando fugas en la conexión triple abrazadera externa. Por el contrario, en ambientes fríos, el agua atrapada puede congelarse y expandirse. La expansión del hielo agrietará físicamente el cuerpo de la válvula de acero inoxidable o destruirá permanentemente los asientos de PTFE.
Eliminar la tensión de las tuberías requiere un estricto cumplimiento de los protocolos de soporte de carga antes de realizar la conexión. Los soportes y colgadores de tuberías deben instalarse a intervalos calculados para soportar el peso total de la tubería, el fluido y cualquier hardware adjunto. Una regla general dicta colocar un soporte estructural entre seis y doce pulgadas de cualquier conjunto de válvula automatizada pesada. No se puede esperar que el labio de una férula delgada soporte cincuenta libras de acero inoxidable y fluido.
La secuencia de instalación es crítica. La triple abrazadera solo debe asegurar la conexión. Nunca debe utilizarse como herramienta para juntar tuberías desalineadas. Antes de aplicar la junta y la abrazadera, junte las dos caras del casquillo manualmente. Deben encajar al ras y perfectamente concéntricos sin requerir ninguna fuerza física para mantenerlos en su lugar. Si tiene que empujar, tirar o doblar la tubería para alinear los casquillos, la tubería se debe volver a cortar, soldar o sujetar nuevamente. Lograr un estado de reposo sin tensión es la base absoluta de una junta a prueba de fugas.
Hacer coincidir el material de la junta con el fluido del proceso, la temperatura y el régimen de limpieza evita fallas prematuras del material. Estandarizar un tipo de junta para toda una instalación a menudo conduce a fallas localizadas en zonas de aplicación agresivas. Comprender las propiedades específicas de cada material garantiza la integridad de las juntas a largo plazo.
Material | Rango de temperatura | Resistencia química | Mejores casos de uso de aplicaciones |
|---|---|---|---|
EPDM | -30°F a 300°F | Excelente para agua, vapor y ácidos débiles. Pobre para los aceites. | Líneas estándar de elaboración de cerveza, lácteos y agua caliente general/CIP. |
FKM (Vitón) | -20°F a 400°F | Excelente para aceites, combustibles y muchos productos químicos. | Extracción botánica, aceites esenciales, procesos de alta temperatura. |
PTFE sólido | -100 ° F a 450 ° F | Resistencia química casi universal. Baja compresibilidad. | Solventes agresivos, químicos CIP agresivos, temperaturas extremas. |
Sobre de PTFE | -20°F a 400°F | Alta resistencia química con compresibilidad de elastómero. | Aplicaciones que requieren resistencia química pero que necesitan flexibilidad. |
Para operaciones que involucran solventes fuertes, extracción botánica o químicos CIP altamente agresivos, la implementación de una válvula de bola sanitaria de PTFE combinada con juntas sólidas de PTFE proporciona la inercia química necesaria. Si bien el PTFE sólido requiere una aplicación de torque más precisa debido a su falta de elasticidad, no degradará, hinchará ni contaminará el producto bajo exposición química extrema. Debe asegurarse de que la tubería esté perfectamente alineada cuando utilice PTFE sólido, ya que el material no se comprimirá para llenar espacios irregulares como lo hará el EPDM.
Depender de conjeturas hechas a mano garantiza una compresión inconsistente en las líneas de fluido. Los diferentes estilos de abrazaderas requieren valores de torsión específicos para lograr el sellado óptimo sin aplastar la junta. Las abrazaderas de bisagra simple, las abrazaderas de doble bisagra y las abrazaderas atornilladas de alta presión distribuyen la fuerza de manera diferente a lo largo de la cara del casquillo.
La implementación de un protocolo de llave dinamométrica calibrada elimina el error del operador. Para las juntas de elastómero estándar, los requisitos de torsión suelen oscilar entre 25 y 30 pulgadas-libra. Las juntas de PTFE sólido pueden requerir hasta 50 libras-pulgada para lograr un sellado adecuado debido a su rigidez. Consulte siempre las pautas de torsión específicas proporcionadas por el fabricante de su abrazadera y junta. Apretar demasiado una abrazadera de una sola bisagra hará que las bisagras se estiren, arruinando permanentemente la capacidad de la abrazadera para mantener la presión.
Para garantizar una aplicación de torsión precisa y evitar el desgaste de las roscas, los equipos de mantenimiento deben aplicar un compuesto antiagarrotamiento de calidad alimentaria o pasta de teflón a las roscas externas del mecanismo de sujeción. Esta lubricación reduce la fricción, lo que permite que la tuerca gire suavemente y traduzca la fuerza de rotación directamente en fuerza de sujeción. Una rosca lubricada garantiza que cuando la llave dinamométrica haga clic, las caras de la férula se compriman al valor especificado.
Es obligatorio gestionar la cavidad interna de una válvula de bola durante la limpieza y desinfección para evitar fugas inducidas por la presión y el crecimiento bacteriano. Debido a que la válvula cerrada atrapa fluido, el flujo CIP estándar no limpiará el exterior de la bola ni las paredes interiores del cuerpo de la válvula. La solución es el protocolo de purga de 45 grados. La implementación de esta técnica protege todas las válvulas sanitarias de triple abrazadera de sus instalaciones.
Durante el ciclo de limpieza, los operadores deben girar manualmente la manija de la válvula a una posición parcialmente abierta de 45 grados. En esta orientación, el orificio de la bola queda expuesto a la cavidad interna del cuerpo. Esto permite que el fluido CIP de alta velocidad pase a través del espacio muerto, eliminando las partículas y desinfectando las superficies internas.
Después del lavado con líquido, se debe soplar el sistema desde el interior usando aire comprimido o gas inerte mientras la válvula permanece en un ángulo de 45 grados. Esta explosión interna evacua todo el líquido restante de la cavidad. Dejar la válvula en esta posición durante el tiempo de inactividad del sistema garantiza que ningún líquido quede atrapado para congelarse, expandirse o albergar crecimiento microbiano. Este simple hábito operativo protege los asientos internos y la conexión externa de triple abrazadera de picos de presión catastróficos.
Si bien la purga de 45 grados mejora significativamente la limpieza en línea, las válvulas de bola estándar de varias piezas son inherentemente difíciles de desinfectar por completo sin desarmarlas. Las partículas fluidas y microscópicas pueden migrar detrás de los asientos de PTFE y hacia la rosca del conjunto del cuerpo de la válvula. Con el tiempo, esta acumulación compromete los sellos internos y crea un vector de contaminación del lote.
La verdadera desinfección en aplicaciones críticas exige un desmontaje físico mediante limpieza fuera del lugar (COP). Las instalaciones deben establecer un cronograma riguroso para retirar completamente la válvula de la línea, desatornillar las secciones del cuerpo e inspeccionar físicamente los asientos y sellos internos. Durante este desmontaje, los operadores deben buscar marcas en la bola, deformación de los asientos de PTFE y aplanamiento de las juntas de la férula. Cualquier componente que muestre desgaste debe reemplazarse antes de volver a ensamblarlo para garantizar un sello a prueba de fugas al momento de la reinstalación.
A pesar de los requisitos de mantenimiento, las válvulas de bola siguen siendo indispensables para condiciones de proceso específicas. Ofrecen una ruta de flujo sin obstrucciones y de puerto completo que resulta en una caída de presión prácticamente nula a través de la válvula. Esta característica es fundamental al transferir fluidos muy viscosos, jarabes pesados o productos que contienen partículas grandes que obstruirían otros tipos de válvulas.
Además, se requieren válvulas de bola para sistemas que utilizan limpieza de líneas. Un raspador de tubería puede pasar directamente a través de una válvula de bola sanitaria de triple abrazadera completamente abierta sin obstrucciones, lo que permite la recuperación completa del producto y la limpieza mecánica de la línea. Si su proceso exige un estricto aislamiento de encendido/apagado, altos caudales y la capacidad de manejar medios abrasivos o viscosos sin restricción de flujo, conservar la arquitectura de la válvula de bola no es negociable.

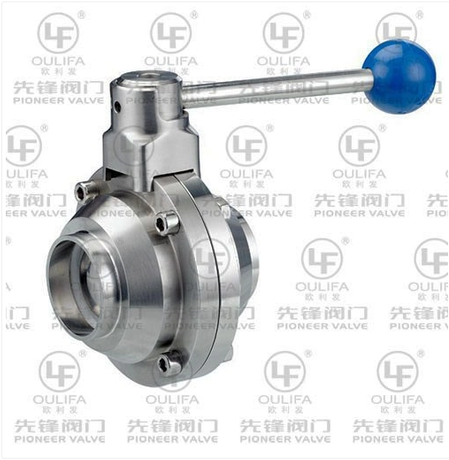

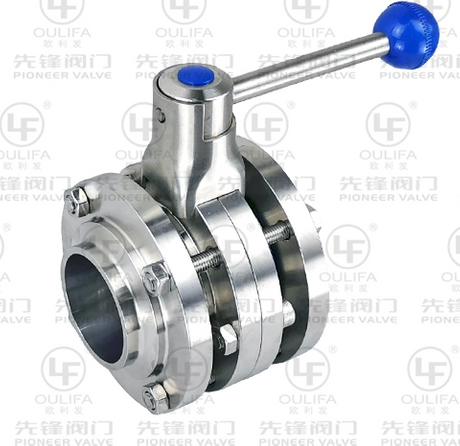

En escenarios donde persisten las fugas crónicas debido a las complejidades de la limpieza, la transición a válvulas de mariposa presenta una alternativa viable. Las válvulas de mariposa presentan un diseño muy aerodinámico con un disco central que gira para bloquear o permitir el flujo. Lo más importante es que no poseen una cavidad interna aislada. Esto elimina el riesgo de fluido atrapado, explosiones de expansión térmica y la necesidad del protocolo de purga de 45 grados.
Las válvulas de mariposa son excepcionalmente fáciles de limpiar in situ y rara vez requieren un desmontaje manual completo para su desinfección. Sin embargo, esta transición implica compensaciones conceptuales. El disco central permanece en la ruta del flujo incluso cuando está completamente abierto, lo que crea una restricción menor del flujo y una caída de presión mensurable. Además, las válvulas de mariposa generalmente tienen índices de presión máxima más bajos en comparación con las válvulas de bola de alta resistencia. Los ingenieros de procesos deben sopesar la facilidad de CIP con los requisitos hidráulicos de la línea de fluido específica.
La precisión dimensional de la cara del casquillo dicta el éxito de la conexión de triple abrazadera. Las variaciones microscópicas en el proceso de mecanizado provocan una compresión desigual de la junta y fugas inevitables. Investigar a un fabricante de válvulas de bola sanitarias requiere mirar más allá de las especificaciones básicas y exigir pruebas de ingeniería de precisión.
Los fabricantes de renombre se adhieren estrictamente a los estándares sanitarios 3A, lo que garantiza que la geometría interna esté libre de grietas y que el acabado de la superficie cumpla exactamente con las especificaciones de rugosidad promedio (Ra). Normalmente, un acabado sanitario requiere un Ra de 32 micropulgadas o mejor. Deben estar disponibles informes de pruebas de materiales (MTR) verificables para cada componente, rastreando la composición química exacta del acero inoxidable para garantizar la resistencia a la corrosión y la integridad estructural bajo presión.
Mezclar y combinar componentes de varios proveedores del mercado de accesorios introduce el apilamiento de tolerancias. Un casquillo de un proveedor puede tener un ángulo de cara o una profundidad de ranura ligeramente diferente al de una abrazadera de otro. Cuando se ensamblan estos componentes que no coinciden, la junta se somete a fuerzas desiguales, lo que aumenta drásticamente la probabilidad de falla.
La estandarización de una válvula de bola sanitaria OEM garantiza que el cuerpo de la válvula, los casquillos, los asientos internos y los kits de reemplazo estén diseñados para funcionar como una unidad cohesiva. Los componentes OEM están mecanizados con tolerancias patentadas exactas, lo que garantiza una coincidencia nivelada en la cara del casquillo. Al eliminar las variables del mercado de accesorios y las piezas falsificadas, las instalaciones pueden lograr sellos predecibles y repetibles en toda su red de tuberías.
Prevenir fugas en las líneas de procesamiento sanitario requiere un enfoque holístico que priorice la alineación mecánica, la ciencia de los materiales y la disciplina operativa. Simplemente apretar más una abrazadera con fugas es una medida reactiva que acelera la falla del componente. Las soluciones permanentes exigen un soporte de tubería adecuado para eliminar el esfuerzo cortante, una aplicación precisa de la llave dinamométrica para garantizar una compresión uniforme de la junta y un control estricto de las cavidades durante los ciclos de limpieza.
Tome las siguientes acciones para asegurar sus líneas de transferencia de fluidos:
Realice una auditoría física de todos los soportes de las tuberías para garantizar que no haya peso sobre las conexiones de las válvulas.
Implemente el protocolo de explosión interna de 45 grados en sus procedimientos operativos estándar para todos los ciclos de CIP.
Calibre todas las llaves dinamométricas de mantenimiento y exija el uso de antiagarrotamiento de calidad alimentaria en las roscas de las abrazaderas.
Consulte con un fabricante certificado para actualizar a reemplazos de PTFE de alto rendimiento si hay degradación química.
R: Los fluidos CIP de alta temperatura provocan que las tuberías de acero inoxidable y el material de la junta experimenten expansión térmica. Esta rápida expansión y posterior contracción desplazan la carga de compresión sobre la articulación. Si la abrazadera se apretó mientras estaba fría, el ciclo térmico puede aflojar la conexión. Volver a apretar las abrazaderas una vez que el sistema alcanza la temperatura de funcionamiento a menudo resuelve este problema.
R: No. La cinta de teflón está diseñada estrictamente para sellar conexiones de tuberías roscadas NPT. Aplicar cinta a la cara de la férula de triple abrazadera evitará que la junta se asiente correctamente y garantizará una fuga. Sin embargo, se debe utilizar pasta de teflón o antiagarrotamiento de calidad alimentaria en las roscas externas del mecanismo de sujeción para evitar el rozamiento.
R: Se debe apretar una abrazadera hasta que la junta esté firmemente asentada y comprimida uniformemente, sin sobresalir ni sobresalir más allá del borde del casquillo. La mejor práctica es confiar en una llave dinamométrica calibrada. Las juntas de elastómero estándar generalmente requieren de 25 a 30 libras-pulgada de torque, mientras que las juntas de PTFE sólido pueden requerir hasta 50 libras-pulgada.
R: Se produce una fuga interna cuando el fluido pasa por alto la bola cerrada. Esto generalmente se debe a asientos internos rayados y dañados por partículas abrasivas en la línea de fluido. También puede resultar de una degradación térmica, un ataque químico de fluidos incompatibles o un actuador que no logra girar completamente la bola a la posición cerrada.
R: Debe girar la manija de la válvula en un ángulo de 45 grados durante el proceso de drenaje y desinfección. Esta posición parcialmente abierta expone la cavidad interna. Una vez en esta posición, sople el sistema desde el interior usando aire comprimido o gas para eliminar todo el líquido atrapado antes de que se congele o se expanda.
R: Depende de la aplicación. Los elastómeros sólidos como EPDM o Viton ofrecen flexibilidad y sellabilidad superiores para procesos estándar. Las juntas envolventes de PTFE brindan una excelente resistencia química a solventes fuertes, pero tienen un mayor riesgo de deformación si se aprietan demasiado o se someten a tensiones desiguales en las tuberías.
