El enrutamiento de fluidos en el procesamiento de alimentos, bebidas y productos farmacéuticos conlleva enormes riesgos operativos. Un solo punto de contaminación o una falla menor en el flujo pueden provocar la pérdida total del lote, tiempo de inactividad de las instalaciones y severas sanciones regulatorias. Los ingenieros de procesos enfrentan un desafío constante: dirigir, mezclar o desviar fluidos a través de redes de tuberías complejas sin introducir tramos muertos, caídas de presión o puntos de refugio de bacterias. Los diseños de sistemas también deben tener en cuenta las huellas espaciales limitadas en los patines de procesamiento. Las válvulas industriales estándar no cumplen con estas rigurosas exigencias porque sus geometrías internas atrapan el producto y resisten una limpieza profunda.

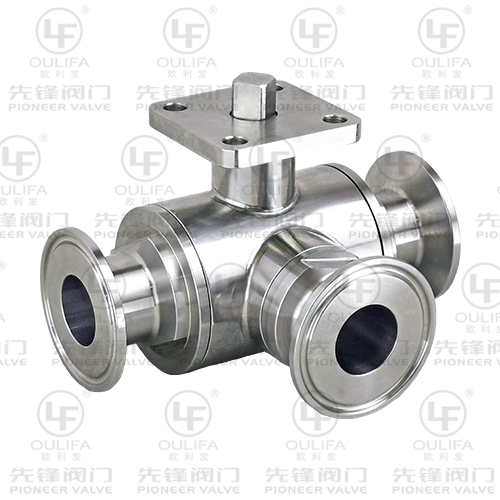

La válvula de bola sanitaria de 3 vías proporciona la solución técnica definitiva para estos entornos de alto riesgo. Seleccionar la válvula correcta requiere una evaluación rigurosa de las calidades de los materiales, los acabados de las superficies, la resistencia mecánica y las configuraciones de los puertos. Una especificación adecuada garantiza el cumplimiento normativo, operaciones efectivas de limpieza in situ (CIP) y confiabilidad del sistema a largo plazo.
El material y el acabado dictan el cumplimiento: el verdadero rendimiento sanitario depende del acero inoxidable 316/316L y de acabados de superficie interna pulidos a <0,6 Ra para evitar el crecimiento microbiano.
La simplicidad estructural garantiza la confiabilidad: un volumen compacto combinado con un mecanismo de interruptor rápido de un cuarto de vuelta garantiza un cierre perfecto y cero fugas, incluso después de años de desuso.
La configuración del puerto determina la funcionalidad: los diseñadores de sistemas deben especificar con precisión entre los diseños del puerto L (desvío) y del puerto T (mezcla/enrutamiento) basándose en requisitos precisos de dinámica de fluidos.
La tecnología de sellado es fundamental: el uso de sellos de PTFE de calidad alimentaria llenos de cavidades elimina los espacios muertos donde se puede acumular el producto, una característica no negociable para los sistemas de limpieza in situ (CIP).
La trazabilidad del proveedor mitiga el riesgo: asociarse con un proveedor de válvulas de bola sanitarias verificado garantiza que los informes de pruebas de materiales (MTR) y el cumplimiento normativo (FDA, 3-A) estén garantizados.
Las válvulas que funcionan en entornos sanitarios deben cumplir con una estricta intolerancia a la contaminación cruzada. Las instalaciones de procesamiento manejan medios sensibles que van desde productos lácteos hasta ingredientes farmacéuticos activos. Cualquier producto residual que quede después de una producción se convierte en un caldo de cultivo para las bacterias. Los componentes de control de flujo también deben demostrar una resistencia mecánica excepcional. Soportan constantes fluctuaciones de presión, choques térmicos durante la esterilización y exposición a productos químicos de limpieza agresivos.
La prevención de la contaminación depende en gran medida de la compatibilidad con CIP y esterilización in situ (SIP). Las válvulas industriales estándar contienen huecos internos y esquinas afiladas. Estas áreas crean tramos muertos donde la velocidad del fluido cae a cero. En el diseño de tuberías sanitarias, un tramo muerto no debe exceder una relación longitud-diámetro (L/D) de 2:1. Cuando las piernas muertas exceden esta proporción, los agentes de limpieza no pueden penetrar el espacio de manera efectiva. Los entornos sanitarios requieren geometrías internas especializadas caracterizadas por transiciones suaves y diseños sin cavidades. Una válvula higiénica adecuada garantiza que las soluciones de limpieza laven cada superficie interna a la velocidad requerida para eliminar proteínas, grasas y depósitos minerales.
La resistencia a los fluidos afecta directamente la eficiencia de la bomba y la integridad del producto. Una de alta calidad válvula de bola higiénica de 3 vías minimiza las caídas de presión en la red de tuberías. El orificio interno se alinea exactamente con el tubo conectado. Esta transición mantiene una resistencia a los fluidos excepcionalmente pequeña. La dinámica de flujo eficiente reduce la carga de trabajo de las bombas sanitarias y evita daños por corte a los fluidos sensibles. Al bombear medios sensibles al corte, como yogur, mayonesa o cultivos de células vivas, cualquier cambio repentino en la dirección del flujo o la presión puede degradar la estructura del producto. El orificio liso y sin obstrucciones de una válvula de bola correctamente especificada mitiga este riesgo por completo.
Los ingenieros de procesos deben evaluar varios criterios básicos al diseñar estos sistemas. Debe tener en cuenta la gravedad específica del fluido, la presión máxima de la línea durante un bloqueo y las temperaturas máximas alcanzadas durante los ciclos SIP. Si una válvula no puede manejar un ciclo de vapor a 135 °C sin que sus sellos se deformen, no cumple con los criterios básicos para el control de flujo higiénico.
La integridad del material constituye la base de cualquier componente sanitario. Los estándares de la industria exigen acero inoxidable 316 o 316L para todas las piezas húmedas, eliminando por completo el acero inoxidable 304 en las áreas de contacto con el producto. La "L" indica un bajo contenido de carbono, lo que evita la precipitación de carburo durante la soldadura. Más importante aún, el 316/316L contiene entre un 2% y un 3% de molibdeno. Este elemento mejora drásticamente la resistencia a la corrosión contra los cáusticos y ácidos agresivos utilizados en los regímenes CIP diarios. Previene la corrosión por picaduras y grietas inducida por cloruro, lo que garantiza una durabilidad estructural a largo plazo incluso cuando se expone a desinfectantes agresivos de hipoclorito de sodio.
Los estándares de acabado de superficies dictan la facilidad de limpieza. Los ingenieros miden la rugosidad de la superficie utilizando la métrica Promedio de rugosidad (Ra). Todas las superficies internas mojadas deben lograr un pulido de <0,6 Ra (micrómetros) o mejor. Los picos y valles microscópicos en la superficie del metal proporcionan puntos de anclaje para la adhesión de biopelículas. El pulido mecánico seguido de electropulido aplana estas irregularidades microscópicas. El electropulido elimina la piel exterior del metal, dejando una capa pasiva rica en cromo. Un acabado interno similar a un espejo permite que los fluidos se deslicen a través de la válvula y garantiza que los productos químicos de limpieza puedan eliminar fácilmente los contaminantes.
La confiabilidad mecánica depende del mecanismo de interruptor rápido de un cuarto de vuelta. La estructura simple de una válvula de bola garantiza un cierre perfecto y un sellado confiable. Los operadores o actuadores solo necesitan girar el vástago 90 grados para cambiar los estados de flujo. Este movimiento mínimo reduce el desgaste de los componentes internos. El diseño mantiene estrictas tolerancias de rendimiento, evitando derivaciones internas o fugas externas incluso después de años de desuso o operación poco frecuente. A diferencia de las válvulas de globo o de compuerta, que requieren múltiples giros y exponen los vástagos roscados al medio ambiente, la válvula de bola mantiene protegidas sus partes móviles críticas.
Los densos patines de procesamiento exigen componentes con un tamaño compacto. El pequeño volumen del cuerpo de la válvula ahorra espacio en colectores complejos. A pesar del exterior compacto, los fabricantes ofrecen opciones de calibre escalables. Las instalaciones pueden especificar orificios de gran diámetro para adaptarse a caudales de gran volumen sin sacrificar los beneficios de ahorro de espacio del diseño general. Esto resulta especialmente importante en la construcción de patines modulares, donde se tiene en cuenta cada centímetro cuadrado de espacio del marco.
Los mecanismos de sellado diferencian las válvulas estándar de los verdaderos componentes sanitarios. El PTFE (politetrafluoroetileno) de calidad alimentaria sirve como material de asiento estándar debido a su inercia química y tolerancia a altas temperaturas. Sin embargo, los asientos estándar dejan un vacío entre el exterior de la bola y el interior del cuerpo de la válvula. Los asientos llenos de cavidades resuelven este problema. El material PTFE se extiende para llenar toda la cavidad del cuerpo. Los rellenos de cavidades impiden que el líquido entre en el espacio alrededor de la bola, eliminando el riesgo principal de atrapamiento del producto y crecimiento bacteriano. Cuando se procesan medios pegajosos o cristalizados, los rellenos de cavidades son una necesidad absoluta.
Las instalaciones de procesamiento modernas requieren preparación para la actuación. Las válvulas de alta calidad cuentan con una almohadilla de montaje ISO 5211 integrada fundida directamente en el cuerpo de la válvula. Este requisito estructural permite a los equipos de mantenimiento realizar la transición fácilmente del funcionamiento manual con palanca al accionamiento neumático o eléctrico. A medida que una instalación amplía sus capacidades de automatización, las válvulas existentes permanecen en su lugar. Sólo necesita quitar la manija manual y atornillar el actuador neumático y la parte superior de control. Los diseños de montaje directo eliminan la necesidad de soportes personalizados, lo que reduce el juego en el vástago y garantiza una alineación precisa.
La geometría interna de la bola dicta la trayectoria del flujo. Los diseñadores de sistemas deben seleccionar la forma correcta del orificio para controlar la dirección del fluido con precisión. El orificio mecanizado a través del centro de la bola viene en dos configuraciones principales, cada una de las cuales cumple requisitos operativos distintos en la planta.
Las configuraciones de puerto L manejan la desviación del flujo. El orificio interno tiene forma de "L" de 90 grados. Este diseño conecta el puerto común central al puerto lateral izquierdo o derecho. Al girar la manija 90 grados, se cambia el flujo de un destino a otro. Los procesadores utilizan válvulas de puerto L para desviar el producto de una línea principal a un tanque de retención, cambiar el flujo entre dos carcasas de filtración diferentes o cerrar el flujo por completo girando el lado ciego de la bola hacia la fuente de fluido. Por ejemplo, en una cervecería, una válvula de puerto L podría dirigir el mosto al fermentador A y, tras un cuarto de vuelta, redirigir el lote restante al fermentador B.
Las configuraciones de T-Port gestionan la mezcla y el enrutamiento. El orificio interno tiene forma de 'T', lo que permite que el fluido fluya directamente a través de la válvula y al mismo tiempo se bifurque en un ángulo de 90 grados. Una con puerto T válvula de bola sanitaria de 3 vías puede conectar los tres puertos simultáneamente. También puede conectar dos puertos cualesquiera según la posición del mango. Las instalaciones utilizan válvulas de puerto en T para mezclar dos corrientes de fluido en una sola línea, dividir una corriente principal en dos líneas de procesamiento separadas o derivar una pieza específica de equipo durante el mantenimiento. En una planta de bebidas, una válvula de puerto T podría mezclar jarabe concentrado de un puerto con agua purificada de otro, enviando el producto mezclado por el tercer puerto.
Característica | Configuración del puerto L | Configuración del puerto T |
|---|---|---|
Forma del orificio | Ángulo de 90 grados (forma de L) | Directamente con una rama de 90 grados (forma de T) |
Función primaria | Desvío y selección de flujo. | Mezclar, dividir y enrutar directamente |
Conectividad de puertos | Conecta el puerto central a un puerto lateral a la vez | Puede conectar los tres puertos o dos puertos cualesquiera |
Caso de uso común | Cambio de flujo entre dos tanques de almacenamiento | Mezclar dos ingredientes en una sola línea de proceso |
Capacidad de apagado | Puede cerrar fácilmente todo el flujo | Requiere una posición específica del mango para cerrar el flujo |
Las metodologías de conexión impactan directamente en la velocidad de instalación, el acceso para mantenimiento y la higiene del sistema. Las conexiones roscadas atrapan bacterias en las ranuras de la rosca y están estrictamente prohibidas en las zonas de contacto del producto. Las conexiones bridadas requieren múltiples pernos y herramientas para su extracción, lo que las hace engorrosas para inspecciones frecuentes. La industria sanitaria depende casi exclusivamente de conexiones tipo férula para mantener límites estériles.
Las conexiones Tri-clamp dominan las industrias sanitarias debido a su equilibrio óptimo entre resistencia mecánica y accesibilidad. El diseño utiliza dos casquillos con bridas, una junta elastomérica especializada y una abrazadera con bisagras. Esta configuración crea una transición suave y sin grietas entre la tubería y el cuerpo de la válvula. Cuando está correctamente alineada, la junta llena perfectamente el espacio entre los casquillos, sin dejar ninguna intrusión en la ruta del flujo ni huecos donde el fluido pueda estancarse.
La velocidad de instalación mejora drásticamente con una válvula de bola sanitaria de tres vías con triple abrazadera . El personal de mantenimiento puede montar o desmontar la conexión rápidamente sin herramientas especializadas. Esta accesibilidad facilita la inspección manual de rutina y los procedimientos de limpieza fuera del lugar (COP). Cuando los operadores necesitan limpiar una línea para realizar pruebas de ATP o reemplazar un sello desgastado, el mecanismo de triple abrazadera les permite retirar la válvula de la línea en segundos.
Una instalación adecuada requiere pasos específicos para garantizar un sellado higiénico:
Inspeccione las caras de la férula tanto en la válvula como en la tubería en busca de rayones o abolladuras.
Seleccione el material de junta correcto (EPDM, FKM o PTFE) según la temperatura de la línea y la exposición química.
Asiente la junta en la férula de la tubería, asegurándose de que el anillo de alineación quede al ras.
Alinee el casquillo del cuerpo de la válvula contra la junta, manteniéndolo perfectamente recto para evitar pellizcos.
Aplique la abrazadera articulada sobre ambos casquillos y apriete manualmente la tuerca de mariposa.
Verifique la alineación visual antes de aplicar el torque final para evitar que la junta se extruya en la ruta del flujo.
La prevención de fugas depende de la confiabilidad mecánica del mecanismo de abrazadera junto con el material de junta correcto. Las líneas de procesamiento de alta demanda operan bajo umbrales de presión y temperatura significativos. Las abrazaderas correctamente apretadas comprimen la junta perfectamente al ras con el orificio interno. Esta compresión precisa evita que el líquido salga de la conexión y evita que los contaminantes externos traspasen el entorno estéril del proceso.
Incluso las válvulas de la más alta calidad requieren un mantenimiento estructurado para funcionar de manera confiable durante años de servicio. Los programas de mantenimiento preventivo dependen en gran medida de la frecuencia de actuación, la abrasividad del medio y la dureza de los productos químicos CIP. Las instalaciones deben establecer una rutina de inspección de referencia para todos los componentes de control de flujo.
La degradación del sello representa el punto de falla más común en cualquier válvula. Los asientos de PTFE ofrecen una excelente resistencia química, pero pueden experimentar flujo en frío o deformación bajo presiones extremas y ciclos de temperatura. Los operadores deben monitorear la válvula para detectar signos de derivación interna. Si una válvula de puerto L está configurada para desviar el flujo hacia la izquierda, pero el líquido sale por el puerto derecho, los asientos internos han perdido su integridad de sellado. Esto requiere una reconstrucción inmediata.
La reconstrucción de una válvula de bola sanitaria implica retirarla de la línea a través de las conexiones de triple abrazadera, desatornillar las secciones del cuerpo y reemplazar todos los asientos de PTFE, los rellenos de cavidades y las juntas tóricas del vástago. Utilice siempre un kit de reconstrucción proporcionado por el OEM para garantizar que las tolerancias coincidan con las especificaciones originales de fábrica. Después del reensamblaje, accione la válvula manualmente varias veces para asentar los nuevos sellos antes de volver a ponerla en servicio.
Las fugas en el vástago indican una falla en la empaquetadura del vástago o en las juntas tóricas. Esto suele ocurrir cuando la válvula está sujeta a picos de presión que superan su capacidad nominal. Apretar la tuerca prensaestopas puede detener temporalmente una fuga menor en el vástago, pero aumenta el torque de operación requerido para girar la válvula. Si un actuador neumático tiene dificultades para girar la válvula después de apretar la empaquetadura, se deben reemplazar los sellos por completo.
Las decisiones de adquisiciones requieren una evaluación cuidadosa de las compensaciones operativas. La selección de componentes de control de flujo basándose únicamente en la disponibilidad inicial o en materiales de menor calidad a menudo conduce a fallas mecánicas graves y contaminación del producto en el futuro.
Compare el rendimiento de una válvula de bola sanitaria de calidad alimentaria totalmente certificada y de primera calidad con alternativas más económicas. Las válvulas de baja calidad frecuentemente adolecen de tolerancias de mecanizado deficientes. Esto provoca irritación, donde las piezas móviles de acero inoxidable se fusionan por fricción. Requieren reemplazos frecuentes de sellos y a menudo no logran mantener un cierre hermético después de períodos de desuso. Un incidente de contaminación de un solo lote causado por un sello degradado que no cumple con las normas provocará interrupciones operativas masivas.
Los ingenieros también deben evaluar diseños estándar versus diseños llenos de cavidades. Una válvula sanitaria estándar sigue siendo aceptable para líneas de servicios públicos, rutas de agua purificada o fluidos de baja viscosidad que se descargan fácilmente. Sin embargo, una válvula completamente llena de cavidades se vuelve obligatoria cuando se procesan jarabes pegajosos, productos lácteos o ingredientes farmacéuticos activos. Los rellenos de cavidades evitan la cristalización y el deterioro dentro del cuerpo de la válvula, lo que garantiza que el componente no se convierta en un problema durante los ciclos de producción. Elegir un asiento estándar para una aplicación de alta viscosidad garantiza la acumulación de producto y una eventual falla bacteriana.
El abastecimiento de componentes higiénicos introduce riesgos específicos en la cadena de suministro y en la verificación. Los materiales falsificados y las malas tolerancias de mecanizado pueden comprometer todo un equipo de procesamiento. Las instalaciones deben implementar estrictos procedimientos de investigación al seleccionar socios fabricantes.
Las certificaciones y la trazabilidad de los materiales sirven como defensa principal contra los riesgos de implementación. Solicite siempre informes de pruebas de materiales (MTR) a su proveedor de válvulas de bola sanitarias . Un MTR (específicamente EN 10204 3.1) rastrea la composición química exacta del acero hasta el lote de calor original en la fundición. Debe verificar que el contenido de carbono sea inferior al 0,03 % y que el contenido de molibdeno cumpla con el umbral del 2-3 % para 316L. Verifique el cumplimiento de las regulaciones de la FDA para todos los sellos de elastómero (CFR Título 21, Parte 177.2600) y asegúrese de que el diseño de la válvula cumpla con los estándares sanitarios 3-A o certificaciones ISO equivalentes.
Los componentes disponibles en el mercado a veces no cumplen con los requisitos complejos del sistema. Trabajar con un fabricante capaz proporciona importantes ventajas. Un socio de válvulas de bola sanitarias OEM puede diseñar configuraciones de puertos personalizadas o escalar el calibre a diámetros no estándar. Pueden proporcionar paquetes de automatización específicos adaptados a la red de control de sus instalaciones, incluidos interruptores de límite a prueba de explosiones o posicionadores modulantes. Para aplicaciones que involucran fluidos altamente viscosos como chocolate o resinas pesadas, un OEM puede diseñar válvulas con camisa personalizadas. Estos diseños con camisa permiten que circule agua caliente o vapor alrededor del cuerpo de la válvula, manteniendo un control preciso de la temperatura y evitando la solidificación del producto dentro del orificio.
La simplicidad estructural, el funcionamiento rápido del interruptor y el sellado confiable de una válvula de bola sanitaria de 3 vías la convierten en un componente indispensable en las instalaciones de procesamiento modernas. Estas válvulas ofrecen un rendimiento impecable siempre que las calidades de los materiales, los acabados de las superficies y los mecanismos de sellado se alineen estrictamente con los estándares de higiene.
Para garantizar una implementación exitosa, siga estos siguientes pasos:
Audite sus sistemas de control de flujo actuales para identificar tramos muertos, cuellos de botella de presión o válvulas con asientos estándar que manejan medios viscosos.
Determine los requisitos exactos de la ruta de flujo para sus próximas actualizaciones, seleccionando entre configuraciones de puerto L y puerto T según las necesidades de enrutamiento.
Exija acero inoxidable 316L, sellos de PTFE llenos de cavidades y conexiones de triple abrazadera en sus especificaciones de ingeniería.
Consulte con ingenieros de procesos para determinar los requisitos exactos de presión y temperatura para sus medios específicos y ciclos CIP.
Comuníquese con un proveedor calificado para solicitar hojas de especificaciones técnicas, documentación MTR y modelos CAD en 3D para integrarlos en sus diseños de tuberías.
R: La diferencia radica en la forma del orificio interno. Una válvula de puerto L tiene un orificio de 90 grados que se usa principalmente para desviar el flujo de una línea a otra o cerrar el flujo por completo. Una válvula de puerto T tiene un orificio recto con una rama de 90 grados, lo que le permite mezclar dos corrientes de fluido, dividir una corriente en dos o dirigir el flujo directamente sin pasar por el tercer puerto.
R: Los asientos llenos de cavidades cuentan con material PTFE que se expande para llenar el vacío entre la bola y el cuerpo interno de la válvula. Esto evita que el producto quede atrapado en espacios muertos. La eliminación de estas cavidades detiene el crecimiento bacteriano, previene la contaminación cruzada entre lotes y garantiza que los productos químicos de limpieza puedan desinfectar eficazmente todo el interior de la válvula sin dejar residuos.
R: Ra significa promedio de rugosidad, medida en micrómetros. Un acabado de <0,6 Ra indica una superficie electropulida excepcionalmente lisa. Esta suavidad microscópica evita que proteínas, minerales y bacterias se adhieran al metal. Garantiza que los fluidos fluyan con una resistencia mínima y permite que los procesos CIP eliminen los contaminantes por completo.
R: Sí, siempre que esté equipado con los sellos correctos. Las válvulas sanitarias de alta calidad utilizan PTFE de calidad alimentaria o elastómeros especializados para altas temperaturas. Estos materiales resisten los choques térmicos extremos asociados con los lavados cáusticos calientes y la esterilización con vapor (SIP) sin degradarse, derretirse ni perder su integridad de sellado bajo presión.
R: Una válvula de bola se basa en un mecanismo de un cuarto de vuelta con muy pocas piezas móviles. Girar el vástago 90 grados abre o cierra completamente la ruta del flujo. Esta acción mecánica mínima reduce el desgaste de los sellos y la empaquetadura del vástago, lo que garantiza un cierre perfecto y cero fugas incluso si la válvula permanece sin accionar durante períodos prolongados.
R: Debe solicitar un informe de prueba de materiales (MTR) EN 10204 3.1 antes de realizar la compra. Este documento verifica la composición química exacta del acero inoxidable, demostrando que cumple con los estándares 316L. Además, verifique que el proveedor tenga certificaciones industriales relevantes, como el cumplimiento de las normas sanitarias 3-A y la aprobación de la FDA para todos los sellos de polímero.
R: El abastecimiento de un OEM permite una amplia personalización. Puede solicitar dimensiones cara a cara personalizadas para adaptarse a tuberías existentes, almohadillas de montaje especializadas para actuadores únicos o tamaños de orificio de gran calibre. Los OEM también pueden fabricar diseños con camisa para medios sensibles a la temperatura o materiales de aleación específicos para aplicaciones altamente corrosivas.
