Los sistemas de control de fluidos industriales exigen componentes altamente confiables. Debe lograr un equilibrio preciso entre los gastos iniciales, la accesibilidad al mantenimiento y la longevidad general del sistema. Elegir el tipo de válvula adecuado garantiza que toda su operación se desarrolle sin problemas. Todo ingeniero sabe que la falla de un componente se convierte rápidamente en una costosa pesadilla operativa.
La especificación de un diseño incorrecto del cuerpo de la válvula de bola provoca graves restricciones de flujo. Podría introducir mayores vías de fuga o provocar tiempos de inactividad por mantenimiento innecesarios. Estos contratiempos operativos interrumpen fácilmente las tuberías en pleno funcionamiento. Una sola elección incorrecta de válvula puede obligar a una instalación a cerrar durante horas.
Esta guía proporciona a los equipos de adquisiciones e ingeniería un marco basado en evidencia. Evaluaremos válvulas de bola de 1, 2 y 3 piezas según las estrictas demandas de aplicación y las realidades de mantenimiento. Aprenderá exactamente cómo adaptar la configuración de válvula adecuada a su entorno industrial exclusivo. Al comprender estas diferencias mecánicas, puede optimizar tanto el rendimiento del sistema como la confiabilidad a largo plazo.
Válvulas de bola de 1 pieza: diseños rentables y de diámetro reducido con un solo cuerpo; Óptimo para aplicaciones de baja presión y bajo mantenimiento donde reemplazar toda la válvula es más económico que repararla.
Válvulas de bola de 2 piezas: el estándar de la industria que equilibra costo y rendimiento; Por lo general, ofrece un flujo de paso total, pero requiere una extracción completa de la tubería para su mantenimiento.
Válvulas de bola de 3 piezas: diseño de alto rendimiento diseñado para mantenimiento en línea; ideal para aplicaciones de ciclo alto, tuberías soldadas y sistemas críticos donde minimizar el tiempo de inactividad justifica el mayor costo inicial.
Selección de OEM: la asociación con un fabricante experimentado de válvulas de bola OEM garantiza la certificación adecuada del material (p. ej., estándares NACE, API) y una conexión final personalizada para entornos industriales específicos.
La dinámica de fluidos dicta requisitos específicos para los componentes de las tuberías. Antes de especificar una válvula de bola de 1 pieza, 2 piezas o 3 piezas , debe comprender cómo los fabricantes construyen cada tipo. Cada variación de diseño impacta directamente el flujo de fluido, la retención de presión y la integridad estructural. Exploremos la ingeniería básica detrás de estos tres estilos de carrocería principales.
Los fabricantes forjan o funden una válvula 1PC como un cuerpo único y sólido. Esta sólida carcasa encierra tanto la bola como los asientos internos. Para ensamblarlo, los trabajadores insertan los componentes internos a través de una de las conexiones finales. Esta restricción física obliga a que la bola interna sea más pequeña que el diámetro de la tubería.
Características: Ofrece el menor número de posibles vías de fuga. El cuerpo sólido elimina las articulaciones externas del cuerpo.
Perfil de flujo: este diseño generalmente presenta un puerto estándar o reducido. La bola más pequeña restringe inherentemente el flujo y crea caídas de presión.
Realidad del mantenimiento: No es posible desmontar fácilmente una válvula de 1 pieza. La mayoría de las instalaciones los descartan en lugar de intentar repararlos.

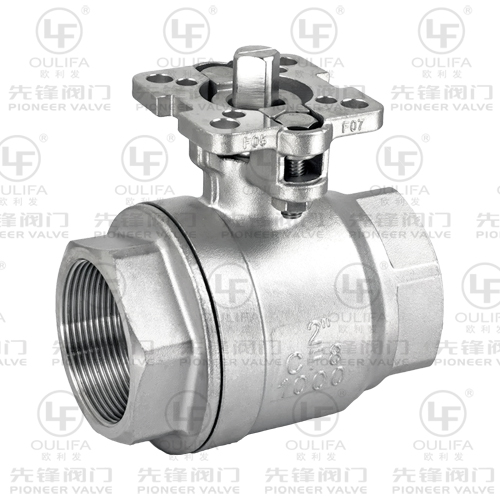

La configuración de 2 piezas presenta dos piezas de metal separadas. Consta de un cuerpo principal y una tapa final. Los ingenieros roscan o atornillan estas dos secciones durante la fabricación. Este método de construcción permite una distribución interna mucho más versátil.
Características: La estructura de dos piezas tiene capacidad para una bola de mayor tamaño. Permite capacidades de flujo de puerto total o de diámetro total.
Perfil de flujo: el fluido pasa sin restricciones significativas. El orificio interno coincide con el diámetro interno de la tubería.
Estado de la industria: esta sigue siendo la configuración más común. Sirve excepcionalmente bien para la transferencia de fluidos industriales en general.
Una válvula 3PC utiliza una construcción altamente modular. Cuenta con un cuerpo principal central intercalado entre dos tapas de extremo separadas. Pernos estructurales de alta resistencia aseguran estas tres piezas firmemente entre sí. Este diseño avanzado revoluciona los procedimientos de mantenimiento de tuberías.
Características: La construcción modular soporta bien la presión intensa. Ofrece una rigidez estructural excepcional bajo tensión de tubería.
Ventaja del mantenimiento: Puede quitar los pernos y dejar que la sección central 'se balancee hacia afuera'. Esto permite el reemplazo instantáneo del asiento y el sello.
Integridad del sistema: nunca tendrá que desconectar las tapas de los extremos de la tubería real. Esto protege la alineación estructural de la tubería.
Cada aplicación industrial impone exigencias físicas únicas a los equipos. Debe evaluar los tipos de válvulas con respecto a estrictas métricas de rendimiento. Comparemos estos tres diseños en categorías operativas críticas.
La velocidad del fluido y la dinámica de la presión dependen completamente de las dimensiones del orificio. La geometría interna de su válvula dicta la eficiencia del sistema. Cualquier restricción interna requiere que las bombas trabajen más.
El diseño 1PC limita inherentemente la capacidad de flujo de su sistema. El diámetro reducido crea caídas de presión notables en la tubería. Esto hace que los modelos 1PC sean completamente inadecuados para sistemas que requieren operaciones de raspado. Tampoco respaldan procesos que exigen caudales estrictos e ininterrumpidos.
Por el contrario, los modelos de 2 y 3 piezas suelen presentar un diseño de paso total. La abertura interna de la bola coincide exactamente con el diámetro interior de su tubería. Esto garantiza una caída de presión prácticamente nula durante el funcionamiento. Proporcionan un flujo sin restricciones, lo que los hace ideales para transferencia de fluidos pesados y procedimientos de limpieza de líneas.
Los medios industriales pueden alcanzar temperaturas extremas y presiones volátiles. La válvula elegida debe contener estas fuerzas de forma segura. Las debilidades estructurales conducen inevitablemente a fallas catastróficas del sistema.
Una válvula 1PC enfrenta límites con respecto a las clasificaciones de alta presión. Las limitaciones de montaje y la fundición de una sola pieza restringen sus límites operativos. Debe reservarlos para líneas de servicios públicos suaves y de baja temperatura.
La válvula 2PC ofrece clasificaciones de presión de moderada a alta. Su capacidad depende en gran medida de la calidad del sellado de la junta roscada. Los diseños de 2 piezas de alta resistencia pueden manejar aplicaciones estándar de productos químicos y vapor de forma segura.
La válvula 3PC está diseñada explícitamente para condiciones extremas. Maneja aplicaciones de vacío intenso, alta presión y alta temperatura sin esfuerzo. Los pesados pernos estructurales proporcionan una retención de presión superior. Esta robusta fuerza de sujeción mantiene los sellos herméticos incluso durante la expansión térmica.
El tiempo de inactividad agota los presupuestos de las instalaciones más rápido que cualquier otro problema operativo. Es importante la rapidez con la que su equipo pueda reparar una válvula con fugas. La accesibilidad para el mantenimiento separa los componentes estándar de los activos de alto rendimiento.
Tanto los diseños de 1 pieza como los de 2 piezas sufren un importante inconveniente de mantenimiento. Los técnicos deben desenroscarlos o desatornillarlos físicamente por completo de la tubería. Esta eliminación completa requiere herramientas especializadas y mucha mano de obra. Incurre en mayores costos laborales y extiende considerablemente el tiempo de inactividad del sistema.
El diseño de 3 piezas resuelve exactamente este problema a la perfección. Su sección central abatible permite un verdadero mantenimiento en línea. Un técnico puede reemplazar asientos y sellos desgastados en cuestión de minutos. Dejan las tapas de los extremos firmemente sujetas a la tubería, preservando la integridad de la tubería.
Las especificaciones de ingeniería sólo cuentan la mitad de la historia. También debe evaluar las realidades prácticas de la instalación y ejecución de estos componentes. Los precios iniciales rara vez reflejan el verdadero impacto financiero a lo largo de diez años.
Los equipos de adquisiciones suelen centrarse exclusivamente en el precio de compra inicial. Sin embargo, las necesidades de mano de obra a largo plazo rápidamente eclipsan el gasto de capital original. Debe planificar la frecuencia de reemplazo esperada.
El diseño de 1 pieza representa el precio de compra inicial más bajo. Sin embargo, genera altos gastos operativos si su sistema requiere reemplazos frecuentes. Una vez que una válvula 1PC tiene fugas, debe comprar una unidad completamente nueva.
El diseño de 3 piezas conlleva un costo inicial superior notable. Sin embargo, reduce drásticamente los costos laborales en entornos de alto ciclo. Reemplazar un sello de PTFE de veinte dólares es mucho más barato que reemplazar un cuerpo de válvula completo. El rápido tiempo de reparación evita costosas paradas de producción.
Muchos sistemas críticos utilizan conexiones soldadas en lugar de uniones roscadas. La soldadura garantiza un sistema de tuberías a prueba de fugas. Sin embargo, el calor extremo generado durante la soldadura destruye los componentes internos de la válvula.
La aplicación de calor de soldadura a válvulas 1PC o 2PC daña sus sellos internos de teflón o PTFE. Una vez que estos asientos de polímero se derriten, la válvula pierde su capacidad de mantener la presión. No es posible repararlos fácilmente después de que se produce un daño por calor.
La válvula 3PC ofrece una solución brillante para sistemas soldados. Antes de soldar, los técnicos simplemente quitan los pernos y retiran el cuerpo central. Sueldan las tapas de los extremos vacíos directamente a la tubería. Una vez que el metal se enfría, reinsertan el cuerpo central de forma segura. Esto hace que las válvulas 3PC sean la elección obligatoria para todos los sistemas de tuberías soldadas.
Los diseñadores de sistemas luchan constantemente contra las emisiones fugitivas y las fugas de fluidos. Cada junta en un sistema de tuberías representa una ruta de fuga teórica. Más piezas estructurales equivalen a más puntos potenciales de falla.
Una válvula 1PC tiene la menor cantidad de rutas potenciales de fuga. El cuerpo sólido elimina por completo las costuras intermedias. Una válvula de 2 piezas introduce una junta del cuerpo principal. Una válvula 3PC introduce dos juntas estructurales.
Si bien el diseño 3PC tiene rutas de fuga más teóricas, las compensa mediante ingeniería. Utiliza pernos de alta resistencia con torsión uniforme para sujetar las secciones. Esta sujeción agresiva mitiga los riesgos de fugas de manera efectiva en aplicaciones altamente críticas.
Seleccionar el equipo adecuado requiere alinear las características mecánicas con las demandas ambientales. Hemos estructurado un marco de decisión claro para guiar su estrategia de adquisiciones. A continuación, detallamos exactamente cuándo especificar cada estilo de carrocería.
Tipo de válvula | Mejor para | Enfoque de mantenimiento | Características de flujo |
|---|---|---|---|
1 pieza (1 pieza) | Líneas de servicios públicos de baja presión, espacios reducidos | Ejecución hasta el fallo (descartar y reemplazar) | Puerto reducido (Restringe el flujo) |
2 piezas (2 piezas) | Transferencia general de fluidos, entrega de productos químicos. | Retirar de la línea para reparar/reemplazar | Puerto completo (flujo sin restricciones) |
3 piezas (3 piezas) | Automatización de alto ciclo, sistemas soldados. | Reparación en línea (cuerpo abatible) | Puerto completo (flujo sin restricciones) |
Debe implementar válvulas 1PC en entornos no críticos y menos exigentes. Encajan perfectamente en sistemas HVAC estándar y líneas básicas de agua de refrigeración. Los fabricantes de equipos OEM suelen utilizarlos cuando se enfrentan a limitaciones de espacio extremadamente estrictas. Siguen siendo la mejor opción para aplicaciones de "ejecución hasta fallar". Si el fluido está limpio y la presión es baja, un 1PC ofrece un valor excelente.
El diseño de 2 piezas domina el nivel medio del procesamiento industrial. Debe especificarlos para instalaciones de procesamiento de alimentos y bebidas. Manejan sistemas de entrega de químicos estándar de manera confiable. Los ingenieros los prefieren para la transferencia general de fluidos donde es necesario un flujo total. Tienen sentido cuando es muy poco probable que se realice un mantenimiento interno frecuente. Si su equipo puede permitirse un breve apagado para reemplazarlo, el 2PC es ideal.
Debe especificar diseños de 3 piezas para entornos rigurosos y de alto riesgo. Destacan en la automatización de ciclo alto donde las válvulas se activan miles de veces al día. Manejan de forma segura vapor a alta presión y procesamiento petroquímico volátil. Los ingenieros confían en ellos para medios altamente corrosivos que requieren cambios frecuentes de sellos. Son, sobre todo, absolutamente necesarios para infraestructuras de tuberías estrictamente soldadas.
Incluso el mejor diseño falla si se fabrica con materiales de calidad inferior. La cadena de suministro global contiene muchos componentes de baja calidad y no probados. Cuando obtiene piezas, asociándose con una válvula de bola especializada de 1 pieza, 2 piezas o 3 piezas, el fabricante de válvulas de bola OEM garantiza el cumplimiento operativo.
Las válvulas de catálogo estándar a menudo fallan de manera impredecible bajo estrés industrial. La fabricación anónima deja dudas sobre la composición real del metal. Una pequeña impureza en el acero inoxidable provoca una rápida corrosión en las líneas químicas.
Un socio OEM de buena reputación resuelve este problema proporcionando estrictos informes de pruebas de materiales (MTR). Documentan la composición química exacta de su acero inoxidable, acero al carbono o aleaciones especializadas. Esta trazabilidad garantiza que sus materiales cumplan con estrictos estándares metalúrgicos de la industria.
Los oleoductos industriales rara vez siguen un enfoque único para todos. Necesita componentes adaptados a los parámetros de su proceso específicos. Un socio de fabricación sólido ofrece amplias capacidades de personalización.
Conexiones finales: pueden modificar las conexiones finales para que coincidan perfectamente con su tubería. Las opciones incluyen roscas NPT estándar, extremos con bridas pesadas o accesorios sanitarios de triple abrazadera.
Materiales del asiento: Le permiten actualizar los sellos internos según la temperatura. Puede seleccionar PTFE estándar, PEEK resistente a altas temperaturas o asiento de metal con metal para condiciones extremas.
Preparación de actuación: Pueden integrar almohadillas de montaje ISO 5211 directamente en la fundición. Esto hace que la instalación de actuadores neumáticos o eléctricos sea increíblemente sencilla.
La seguridad industrial depende enteramente de rigurosas pruebas de fábrica. No puede arriesgarse a instalar componentes no probados en líneas presurizadas. Un fabricante dedicado siempre se adhiere a estrictos protocolos de prueba internacionales.
Se aseguran de que cada lote se someta a pruebas de presión API 598 antes del envío. Para entornos volátiles, proporcionan diseños certificados a prueba de incendios que cumplen con los estándares API 607. También verifican el estricto cumplimiento de las normas modernas sobre emisiones fugitivas, protegiendo tanto a los trabajadores como al medio ambiente.
La selección adecuada de la válvula requiere más que simplemente hacer coincidir el diámetro de la tubería. Sigue siendo un cálculo complejo que equilibra los requisitos de flujo, los presupuestos de mantenimiento y los métodos de instalación. Un diseño sólido de una sola pieza sirve perfectamente para líneas de agua básicas, mientras que un diseño modular de tres piezas domina los sistemas soldados de alta presión. Su éxito operativo depende enteramente de tomar la decisión inicial correcta.
Antes de preseleccionar proveedores, planifique la frecuencia exacta del ciclo de su aplicación. Tenga en cuenta las clasificaciones de presión máxima y verifique el tipo de conexión de tubería prevista. Le recomendamos encarecidamente consultar a un ingeniero o solicitar una hoja de especificaciones técnicas para evaluar su presupuesto operativo con precisión. Tome su decisión basándose en la confiabilidad a largo plazo y no únicamente en el precio de compra inmediato.
R: Sí, puedes reparar una válvula de 2 piezas. Sin embargo, primero se debe retirar completamente de la tubería. Esto difiere drásticamente de una válvula de 3 piezas, que permite un mantenimiento rápido en línea sin desconexión de la tubería.
R: Una válvula de 1 pieza utiliza una construcción de cuerpo sólido de fundición. Los fabricantes deben insertar la bola interna a través de la conexión del extremo estrecho. Esta limitación física obliga a que la bola sea más pequeña que el diámetro de la tubería circundante, lo que da como resultado un puerto reducido.
R: Es muy recomendable. Si bien existen válvulas de 2 piezas con extremo extendido, los diseños de 3 piezas siguen siendo el estándar de la industria. Le permiten retirar el cuerpo central durante la soldadura, evitando que el calor intenso derrita los sellos internos de polímero.
R: Una válvula de 2 piezas contiene una junta de cuerpo central, lo que crea una única ruta de fuga teórica. Una válvula 3PC tiene dos juntas de cuerpo. Sin embargo, los diseños de 3 piezas utilizan pernos pasantes robustos y resistentes para garantizar un sellado increíblemente seguro bajo una presión extremadamente alta.
